Машина для ремонта временных зимних дорог

Аннотация

Ш.М. Мерданов, Ю.Г. Сысоев, В.А. Костырченко, Т.М. Мадьяров

Дата поступления статьи: 11.06.2014

Рассматриваются способы строительства и ремонта временных зимних дорог, предлагается техническое решение для создания устройств, обеспечивающих значительное повышение прочности, несущей способности, а также долговечности отремонтированного снеголедового покрытия автозимника при полной механизации процесса восстановления.

Ключевые слова: Автозимник, временная зимняя дорога, увлажнение, ремонт, механизированный комплекс, снежная масса, фрезерный аппарат, несущая способность

05.05.04 - Дорожные, строительные и подъемно-транспортные машины

При освоении Севера и Сибири столкнулись с проблемой, что обычные автомобильные дороги не подходят для суровых климатических условий, поэтому учеными было выдвинуто ряд идей, которые уже введены в эксплуатацию. Появились типы дорог такие как: снеголедовые, ледовые (автозимники).
Автозимники подразделяются следующим образом:
регулярные, временные; разового пользования; сухопутные; ледовые; ледяные переправы; обычные; автозимники с продленными сроками эксплуатации [1].
Для бесперебойной работы снеголедовых дорог (СЛД) существует техника и технологии по восстановлению и ремонту СЛД.
Для содержания временных зимних дорог используются специальные машины: плужно-щеточные и роторные снегоочистители, снегопогрузчики, машины для зимней уборки лотков, удаления уплотненного снега, распределения минеральных и химических материалов по проезжей части, универсальные уборочные и комбинированные машины.
Технологии по ремонту снеголедовых покрытий автозимников включают в себя следующие операции [2]:
- фрезерование изношенных поверхностей с оптимальной степенью увлажнения с перемешиванием срезаемой массы с дополнительно набросанной снежной массой;
- набрасывание на изношенную дорожную поверхность снега с боковых снегосборных полос;
- увлажнение набросанного слоя снега;
- выравнивание и уплотнение подготовленной поверхности.
Известное в настоящее время производство работ для ремонта снежных насыпей изношенных автозимников заключается:
- в уплотнении выпавшей на дорожное полотно снежной массы ходовыми органами автомашин;
- в расчищении излишнего количества снега;
- в проминке снега техникой.
Главным достоинством комплекса машин по сравнению с единичной техникой – это сокращение время ремонта, сохранение качества полотна СЛД и поддержание бесперебойной работы СЛД.
Недостатками такого способа для ремонта снеголедовых дорог являются:
- низкое качество ремонта;
- недостаточно высокая  прочность;
- малая долговечность, восстановленных таким способом снежных проезжих покрытий автозимников;
- удорожание строительства;
- необходимость содержания парка машин и обеспечение обслуживающим персоналом, соответственно базы РММ.
Проанализировав разработки и новые устройства запатентованные РОСПАТЕНТ [3 - 6, 12], можно сделать выводы, что главными задачами модернизации являются:
1. сокращение времени на выполнение одной технологической операции ведет за собой;
2. увеличение срока эксплуатации;
3. поддержание несущей способности;
4. унификация технологических машин (объединение технологических функций);
5. сокращение несчастных случаев, повышение безопасности на опасных участках дорог в суровых климатических условиях [7 - 10, 13].
В связи с этим предлагается техническое решение для создания устройств, обеспечивающих значительное повышение прочности, несущей способности, а также долговечности отремонтированного снеголедового покрытия автозимника при полной механизации процесса восстановления.

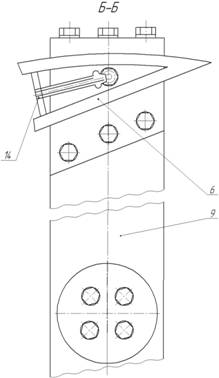

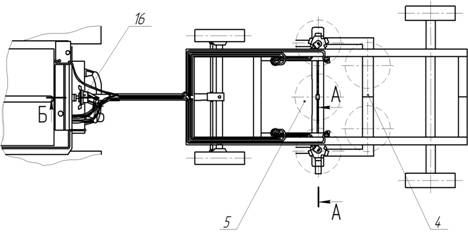

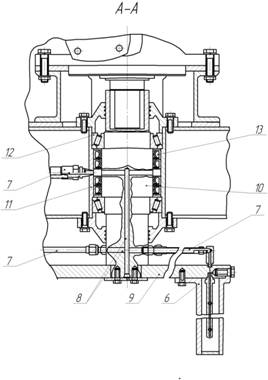

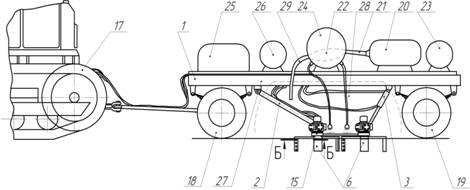

Рисунок 1 – Устройство для ремонта автозимников

Агрегатируется устройство для ремонта автозимников посредством процесса переработки снежной массы изношенного автозимника в перенасыщенную снежную массу с трактором 17 с помощью прицепного устройства 30. Для проведения ремонта изношенных снеголедовых покрытий устройство буксируется на заданное рабочее место. Далее опускается в рабочее положение до контакта ножей 6 фрезерного аппарата 5 с изношенной дорожной поверхностью с помощью шарниров 2 гидроцилиндров 3. Запускается в рабочее состояние электростанция 25, запитанная из топливного бака 26, заливается вода в емкость для воды 24, запускается теплогенератор 20, запитанный из топливного бака 23. Горячие газы из теплогенератора 20 по теплопроводу 21 поступают во внутреннюю полость 28, т.е. пространство, образованное между фрезерным аппаратом 5 и термокожухом 27 через теплообменник 22. Таким образом, подогревается вода в емкости 24 для исключения вероятности обледенения ножей 6. Запускается в рабочее состояние гидронасос высокого давления, запитанный из бака для гидрожидкости. Включают фрезерные аппараты 5 и осуществляется подача воды из емкости для воды 24 к ножам 6 со штуцерами-распылителями 14, посредством шлангов 7 и отверстий 8, расположенных в полостях корпусных деталей 9, 10, 11. При этом попадание воды к подшипникам 12, удерживающим вертикальные оси 10, исключается установкой уплотнителей 13. Затем устанавливают глубину рабочего хода фрезерных аппаратов 5 посредством гидроцилиндров 3, шарниров 2 и металлической платформы 4, включается соответствующая передача трактора и устройство начинает рабочее движение.
Применение предлагаемого устройства для ремонта автозимников позволяет:
- значительно повысить эффективность процесса восстановления изношенных автозимников за счет исключения расхода топлива на растепление снежной массы до состояния перенасыщения путем его замены на увлажнение водой;
- повысить скорость восстановления автозимника путем замены высокоинерционного процесса растепления снежной массы более эффективным по скорости подачи воды к ножам фрезерного аппарата под давлением.
