Конечно-элементное моделирование напряженно-деформированного состояния Ташлинского дюкера на Право-Егорлыкском канале

Аннотация

М.А. Бандурин

В настоящее время по результатам визуальной инвентаризации большинство водопроводящих сооружений России находится в состоянии, требующем капитального ремонта. Практика же показывает, что по прошествии этого промежутка времени сооружения продолжают работать, не заменяясь новыми, а иногда даже без основательной реконструкции, необходимо восстановить и реконструировать имеющиеся сооружения на базе появившихся новых, а также ранее используемых надёжных технологий. В качестве объекта исследования рассматривался Ташлинский дюкер Право-Егорлыкского канала. В постановке численного математического эксперимента ставилась задача научным путём определить степень надежности сооружения за столь долгий срок эксплуатации (более 50 лет), при различных видах дефектов и повреждений. Весь расчёт был выполнен на известном программном продукте SolidWorks, работа которого основана на методе конечных элементов и суперэлементов.

Ключевые слова: гидротехнические сооружения, водопроводящие каналы, дюкеры, неразрушающие методы контроля, моделирование, техническое состояние.

05.23.01 - Строительные конструкции, здания и сооружения

В настоящее время по результатам визуальной инвентаризации большинство водопроводящих сооружений России находится в состоянии, требующем капитального ремонта. Практика же показывает, что по прошествии этого промежутка времени сооружения продолжают работать, не заменяясь новыми, а иногда даже без основательной реконструкции, необходимо восстановить и реконструировать имеющиеся сооружения на базе появившихся новых, а также ранее используемых надёжных технологий [1].
В качестве объекта исследования рассматривался Ташлинский дюкер Право-Егорлыкского канала. В постановке численного математического эксперимента ставилась задача научным путём определить степень надёжности сооружения за столь долгий срок эксплуатации (более 50 лет), при различных видах дефектов и повреждений.
Ташлинский дюкер Право-Егорлыкского канала расположен на ПК 586+67, служит для перехода канала через пойму р. Ташла. Длина дюкера 2531 м. Трубопровод дюкера комбинированного типа, длина металлической части 1338,25 м, длина ж/б части 1099,56 м. Диаметр трубопровода 2,9 м. Расчётный расход дюкера 19,5 м3/с, при напоре 6,77 м. [2].
В ходе проведения эксперимента была построена твердотельная модель (рисунок 1) напряжённо – деформированного состояния 12 метрового фрагмента Ташлинского дюкера, диаметром 2,9 метра.
Число элементов и число узлов ансамбля соответственно составило 73902 и 53027. Кодирование исходной информации осуществлялось в терминах метода приращений с учётом фрагментального представления металлического дюкера в виде объектов простой геометрической формы - пластин. Спроектированный дюкер выполнен из металла марки - толщиной 10 мм.

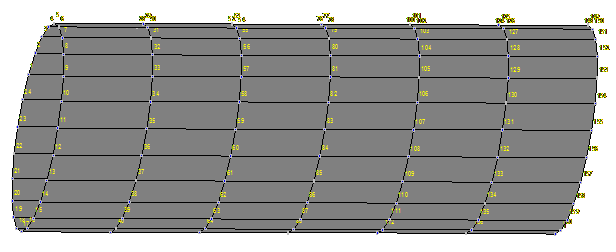

Рисунок 1 - Конечно – элементная модель 12 метрового фрагмента  металлического дюкера

В постановке численного расчёта металлического дюкера без характерных дефектов преследовалась цель установления адекватности твердотельной модели напряжённо – деформированного состояния 12 метрового фрагмента при максимальном напоре с существующими натурными испытаниями [3].

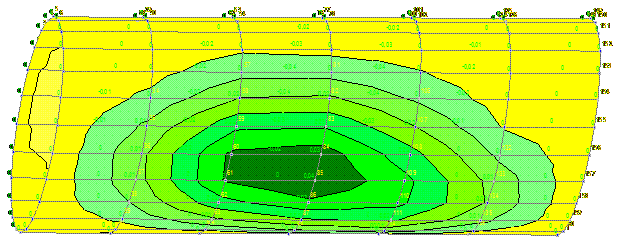

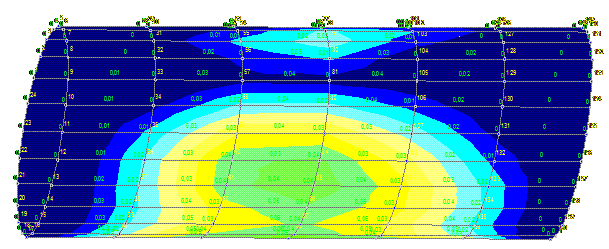

Рисунок 2 - Эпюра перемещений по горизонтали

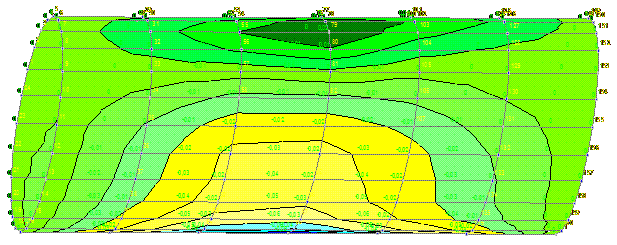

Рисунок 3 - Эпюра перемещений по вертикали

При проведении натурного эксперимента наибольшие значения нормальных напряжений при полном загружении железобетонного лотка составили 2,74·107 Н/м2 [112], в численном расчёте моделировании оросительного лоткового канала – 2,28·107 Н/м2 , что составляет разницу менее 10 % и подчеркивает адекватность твердотельной модели напряжённо – деформированного состояния 12 метрового фрагмента металлического дюкера[4].
Обработка полученных результатов моделирования показало наличие незначительных перемещений как по горизонтали (рисунок 2) так и по вертикали (рисунок 3) вдоль фрагмента, что свидетельствует о наличии большого запаса прочности конструкции дюкера.
На эпюре суммарных перемещений (рисунок 4) отображено наличие наибольших перемещений в местах образования прогиба дюкера по длине, а также сдавливание боков во внутрь 12 метрового фрагмента[5].

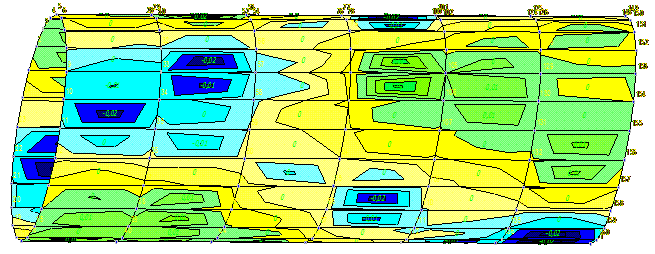

Рисунок 4 - Эпюра суммарных перемещений

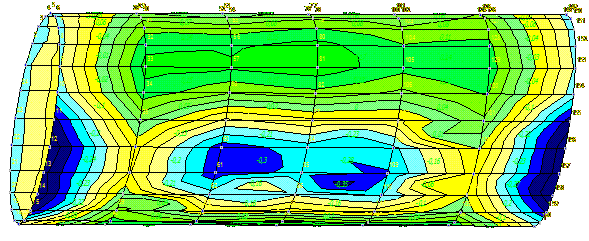

Рисунок 5 - Эпюра эквивалентного напряжения по von Misеs по горизонтали вдоль фрагмента

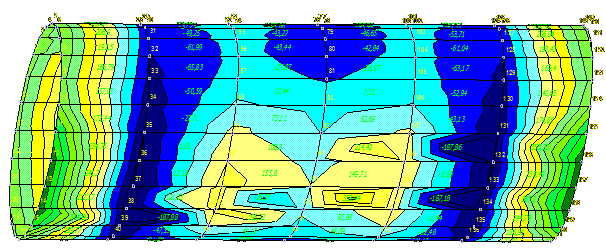

Рисунок 6 - Эпюра эквивалентного напряжения по von Misеs по вертикали вдоль фрагмента

Наибольшие напряжения возникают в местах опирания 12 метрового фрагмента на анкерные опоры (рисунки 5, 6), так как в основном данный фрагмент работает как 12 метровая балка, жёстко закреплённая на опорах. По горизонтали возникают напряжения в нижней части опирания, а в напряжениях по вертикали вдоль фрагмента в основном с боков в нижней части опирания и по середине 12 метрового пролёта фрагмента дюкера.

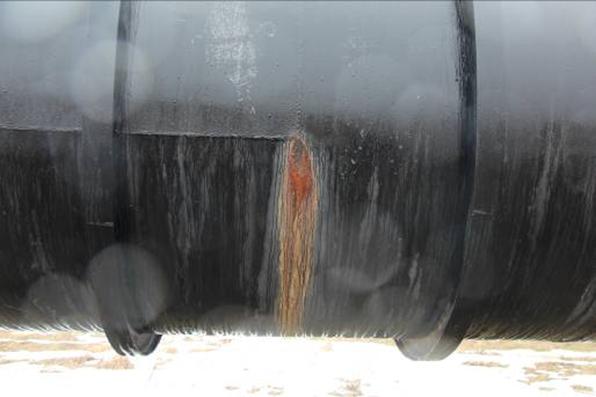

Рисунок 7 - Место образования дефекта снаружи дюкера

При снижении толщины металла пластин 12 метрового фрагмента дюкера, на 1/3 толщины, значительно возрастают напряжения и как следствие перемещения. Сравнения эпюр эквивалентных напряжений, по von Misеs, с запроектированной толщиной (рисунок 6) и эпюр с потерей толщины на 1/3 вследствие коррозионных процессов, за период длительной эксплуатации дюкера показало возникновение значительных напряжений по периметру, особенно можно выделить зону от 2 до 3 метров от края 12 метрового фрагмента. Данная особенность моделирования подтверждается визуальными наблюдениями дефектов и повреждений различных длительно эксплуатируемых дюкеров (рисунки 7), а именно в этой зоне происходит образование дефектов ведущих к разрушению металлической трубы дюкера. Из обработки полученных данных установлено, что наиболее опасным является снижение фактической толщины металла дюкера не более на 1/3 от проектной, которое ведёт к выходу из строя отдельного 12 метрового фрагмента сооружения. При незначительных потерях толщины металла на эпюрах перемещений характерно отражаются допустимые значения. Данная проблема подтверждена нормативными документами [6, 7, 8]. Происходит в основном образование дефектов, ведущее к нарушению нормального функционирования водопроводящего дюкера. Возникает интенсивная утечка воды, что способствует ускоренному разрушению данного участка[9].

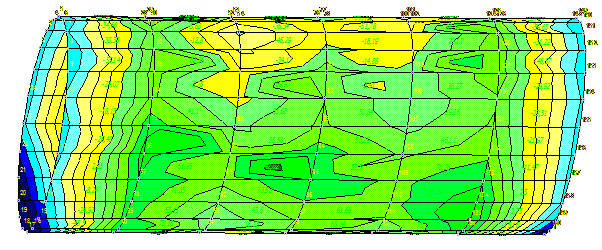

Рисунок 8 - Эпюра избыточных эквивалентных напряжений по von Misеs

При моделировании различных дефектов небольших по размеру от 5 мм до 15 мм в диаметре, возникают избыточные эквивалентные напряжения (рисунок 8) [10] вокруг них, что неоказывает существенного влияния на работу всего 12 метрового фрагмента дюкера. При своевременном ремонте данных дефектов можно восстановить работоспособность дюкера, ликвидировать протечку воды.

Рисунок 9 - Эпюра избыточных эквивалентных напряжений по von Misеs в местах образования дефектов

В результате проведенных численных экспериментов были выделены зоны дюкера, которые могут содержать однотипные виды характерных повреждений, что позволяет упорядочить процесс прокладывания профилей георадарного зондирования и определения точек, в которых необходимо производить измерения толщины металла при проведении натурных обследований.
Получены эмпирические зависимости:
Группа 1 без дефектов                      G=0,000141а2+0,0131а+3,385; R2=0,97;    (1)
Группа 2 первый пролёт с уменьшением толщины
                                       G=-0,3074а2+38,125а-218,7; R2=0,98;        (2)
Группа 2 второй пролёт с уменьшением толщины
GVЭ=-0,657а2+41,565а-559,8; R2=0,95;          (3)

Группа 2 третий пролёт с уменьшением толщины
                             G=-0,085а2+16,351а-238,1; R2=0,94;          (4)
