Реализация и экспериментальное исследование авторулевого автономного надводного мини-корабля «Нептун»

Аннотация

Б.В. Гуренко

Дата поступления статьи: 26.11.2013

На основе разработанной ранее математической модели автономного надводного мини-корабля «Нептун» и алгоритмов управления в статье предлагается структура авторулевого  надводного мини-корабля «Нептун», реализация на бортовом вычислителе. Приводятся результаты экспериментов. Мини-корабль двигается по заданному курсу с заданной скоростью в автономном режиме, и выполняет задачу позиционирования в точке

Ключевые слова: авторулевой, надводный мини-корабль, математическое моделирование

05.13.01 - Системный анализ, управление и обработка информации (по отраслям)

Введение
На основе разработанной ранее математической модели автономного надводного мини-корабля «Нептун»[1] и алгоритмов управления[2] в статье предлагается структура автопилота  надводного мини-корабля «Нептун», реализация на бортовом вычислителе. Приводятся результаты экспериментов.
Математическая модель
Математическая модель надводного мини-корабля “Нептун”, в соответствии c соответствии с результатами, полученными в [1], имеет следующий вид:
  (1)
  (2)
где m – масса судна; Vx - продольная скорости судна; – гидро- и аэродинамические силы и моменты создаваемые ими; Jy – момент инерции относительно оси Y;𝞈y – угловая скорость относительно оси Y;   – управляющая сила и момент, создаваемые двигателем и рулевой колонкой; – скорость изменение координат положения центра тяжести корабля в неподвижной системе координат;  – скорость изменения угла ориентации в неподвижной системе координат.
На основе методики описанной в  [3,4,5] для модели (1,2) в [2] , был разработан следующий автопилот:
 (3)
где ;Т1, Т2, Т3  - постоянные времени; -оценка возмущающих сил.,
Для оценки внешних возмущений в [2] был синтезирован следующий наблюдатель:
       (4)
где L =  -коэффиценты наблюдателя

Разработка структурной схемы системы управления

При разработке системы управления необходимо выделить ее основные блоки. Для объединения блоков в цепочку разрабатывается структурная схема.
В структурной схеме системы управления автоматизированным надводным кораблем, представленной на рис.. , миссия – это набор траекторий движения корабля и координат точек позиционирования. Автопилот формирует управляющие воздействия на основе координат точки позиционирования или траектории движения. Блок оценивания осуществляет оценивание внешних не измеряемых сил и моментов. Блок обработки навигационных данных комплексирует навигационные данные от БИНС и спутниковой навигационной системы GPS/ГЛОНАСС.
Микроконтроллерный блок управления исполнительными механизмами (МКБУ ИМ) преобразует управляющие воздействия автопилота в сигналы управления исполнительными механизмами.
Исполнительные механизмы представляют собой два привода гребных винтов и сервопривод управления рулем поворота.

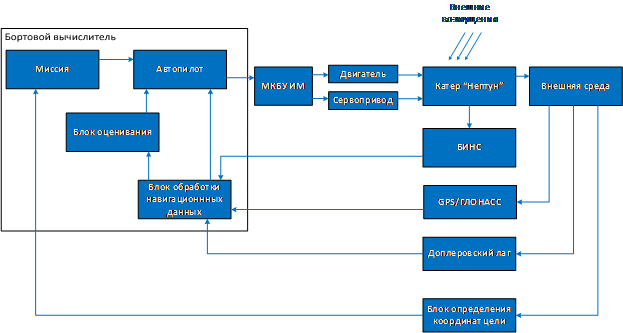

Рис. 1 – Структурная схема автопилота надводным мини-кораблём «Нептун»


Интегрированная навигационная система по приемнику GPS/Глонасс и датчикам инерциальной навигации позволяет определять положение корабля в глобальной системе координат, а так же углы ориентации судна, такие как крен, тангаж и рысканье. Доплеровский лаг определяет составляющие продольной и поперечной скорости движения судна относительно дна.

Программно-аппаратная реализация автопилота

Оборудование, которое использовалось для реализации структуры мини-корабля, показанной на рис. 1, приведено в таблице 1.
Таблица 1
Оборудование системы управления автономного мини-корабля


Оборудование

Модель

Бортовой компьютер

Intel Atom N270 (1.6 GHz, 512 kB L2 cache, FSB 533 MHz)

МКБУ ИМ

AVR-CRUMB2560, ATmega2560

Доплеровский лаг

RD instruments ExplorerDVL

БИНС, GPS/ГЛОНАСС

Companav 2

ГАНС УКБ

Evo Logic S2C R 48/78 USBL Acoustic Modem

Внешний вид автономного мини-корабля приведен на рис. 2 и рис. 3.

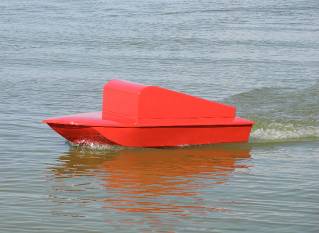

Рис. 2. ­–Внешний вид автономного мини-корабля

Рис. 3. –Допплеровский лаг скорости, установленный на днище мини-корабля

Алгоритмы автопилота и наблюдателя были реализованы на операционной сиcтеме реального времени QNX .

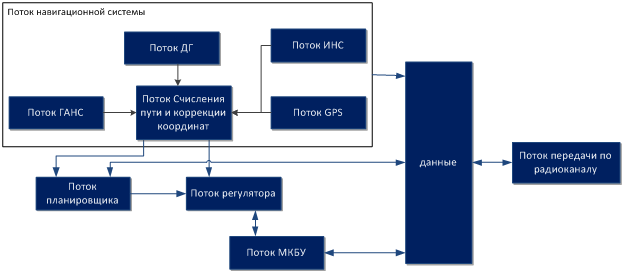

Рис. 4. — Схема организации модулей бортовой программы управления


При разработке архитектуры ПО большое внимание уделялось модульности системы и минимизации связей между модулями. Это позволило вести независимую разработку и отладку модулей, унифицировать обмен данными в системе, повысить ее предсказуемость и отказоустойчивость.
Схему организации бортовой программы управления можно представить в обобщенном виде, как показано на рис. 4.

Результаты экспериментального исследования системы управления автономным мини-кораблем

При экспериментальном исследовании разработанного авторулевого, мини-корабль должен был переместиться из точки (x = 5;z =0) в точку (x = -4;z = -10). Результаты эксперимента приведены на рисунках 5 - 9.




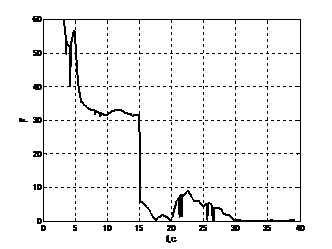

Рис. 5. – Изменение управляющей сил FT


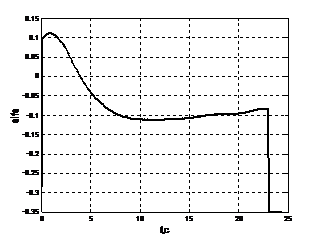

Рис. 6.– Изменение угла направления силы тяги α



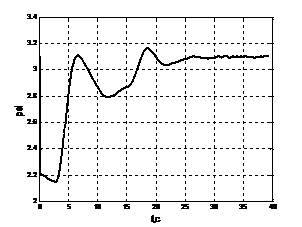

Рис. 7. – Изменение угла ориентации мини-корабля

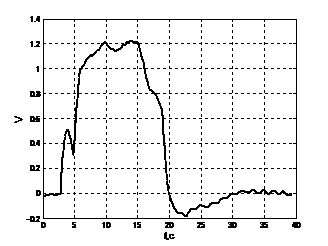

Рис. 8. – Изменение скорости движения мини-корабля

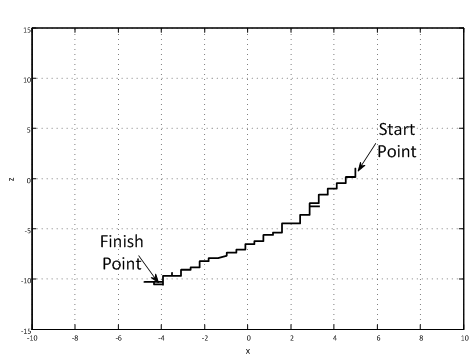

Рис.9.– Траектория движения мини-корабля из точки (0,5) в точку (-4,-10)


Во втором эксперименте, мини-корабль  должен был выйти на заданный курс (φ =1.3 рад) при заданной скорости движения (V = 1.6 м/с).
График изменения курса и скорости мини-корабля при его выход на заданную скорость с заданной ориентацией показаны на рисунках 10 и11.

Рис. 11.–Изменение скорости движения мини-корабля

Рис. 10. – Изменение курса мини-корабля

Заключение
В работе разработан авторулевой автономного необитаемого надводного мини-корабля «Нептун». Полученные результаты экспериментального исследования подтверждают работоспособность разработанной системы, а так же эффективность и корректность предложенных алгоритмов [2].

Работа выполнена при поддержке внутреннего гранта ЮФУ 213.01-24/2013-109 и гранта РФФИ №13-08-00 249-а.
