Система обеспыливания для производства керамзита

Аннотация

Н.М. Сергина, Е.А. Семенова, Т.А. Кисленко

Дата поступления статьи: 15.12.2013

Описывается схема компоновки системы обеспыливания с вихревыми пылеуловителями для производства керамзита

Ключевые слова: система, очистка воздуха от пыли, керамзит

05.23.19 - Экологическая безопасность строительства и городского хозяйства

05.26.01 - Охрана труда (по отраслям)

При производстве керамзитового гравия (щебня) обеспыливание отходящих газов и воздуха, удаляемого аспирационными системами, необходимо для снижения загрязнения пылевыми выбросами окружающей среды, создания требуемых санитарно-гигиенических условий труда, а также для повышения эффективности производства, поскольку возврат уловленной пыли в производственный цикл сокращает расход сырья, топлива и электроэнергии [1-5].
Для эффективного решения этих задач необходимы данные об основных свойствах пыли, выделяющейся в производстве керамзита. Обобщенные результаты собственных экспериментальных исследований и сопоставления с данными других авторов о дисперсном составе пыли, выбрасываемой в атмосферный воздух, приведены на рис. 1.

11111111

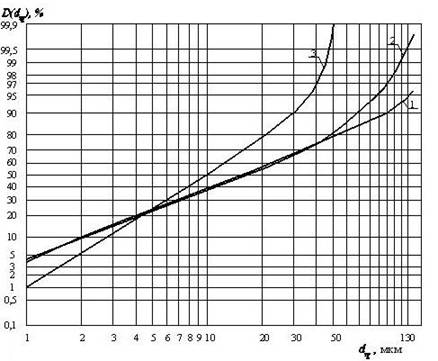

Рис. 1. - Распределение частиц керамзитовой пыли по размерам.


1, 2 – по данным, приведенным в  [7]; 3 – по результатам проведенных экспериментальных исследований
Анализ полученных данных показывает, что на фоне мелких частиц наблюдаются ярко выраженные крупные. Очевидно, что в первом приближении линии распределения удовлетворяют логарифмически нормальному распределению. В интервале участка с размером частиц пыли от 1 до 100 мкм (кривая 1) и для частиц пыли при от 1 до 40 мкм (кривая 2) эти зависимости близки к прямой линии и удовлетворительно описываются формулой
     (1)
Кривая 3 в интервале  от 1 мкм до 30 мкм принимает также вид прямой и удовлетворительно описывается зависимостью
        (2)
где D - интегральная функция распределения массы частиц пыли керамзита по размерам;
 - размер частиц пыли керамзита, мкм;  - стандартное логарифмическое отклонение.
Также установлено, что в зону дыхания работающих поступает пыль с размерами частиц: максимальный – 20 мкм, минимальный – 2 мкм, медианный диаметр – 16 мкм. Доля частиц с размерами частиц менее 10 мкм - РМ10 – колеблется в пределах от 15 до 40%. Содержание частиц с размерами менее 2,5 мкм – РМ2,5 – составляет 0,3%.
Результаты исследований основных свойств пыли приведены в табл. 1.


Таблица №1
Результаты исследований основных свойств пыли, выделяющейся при производстве керамзита

Свойство пыли

Единицы

Величина



измерения



Насыпная плотность

г/см3

0,597 - 0,718

Статический угол естественного откоса

град

42,8- 58,4

Динамический угол естественного откоса

град

36,25-41,7

Для решения задачи обеспыливания воздушной среды при производстве керамзита для систем аспирации и пневмопылеуборки предлагается обеспыливающая установка, схема которой показана на рис. 2.




Рис. 2. – Схема установки обеспыливания

Предлагаемая схема компоновки обеспыливающей установки разработана с учетом результатов по исследованию режимов работы пылеуловителей с вихревыми закрученными потоками (далее ВЗП),  ранее полученных в работе [6].
Было установлено, что при организации отсоса из бункерной зоны инерционного аппарата эффективность последнего возрастает и снижается аэродинамическое сопротивление. Также выявлено, что эффективность аппарата ВЗП повышается при подаче на нижний ввод аппарата пылевоздушного потока с меньшей концентрацией, чем на верхний.
С учетом изложенного выше, предлагаемая система включает в себя два последовательно установленных аппарата ВЗП. Из бункерной зоны пылеуловителя первой ступени организуется отсос. Для очистки пылевоздушной смеси, отсасываемой из бункера первого аппарата,  предусмотрена установка дополнительного пылеуловителя с меньшим диаметром корпуса. Из третьего (дополнительного) аппарата ВЗП после очистки воздух подается на нижний ввод пылеуловителя второй ступени.
Пыль, уловленная во всех трех аппаратах, выгружается из бункеров и возвращается в технологический процесс.
Такое решение позволяет:
- вследствие организации отсоса из бункерной зоны повысить эффективность аппарата первой ступени, что приведет к повышению степени очистки всей системы в целом;
- вследствие организации отсоса из бункерной зоны снизить аэродинамическое сопротивление первого пылеуловителя, что предотвратит значительное возрастание потерь давления во всей системе, обусловленное установкой дополнительного оборудования;
-  вследствие подачи на верхний и нижний входы пылеуловителя второй ступени пылевоздушных потоков с разной концентрацией обеспечить повышение его эффективности, что, в свою очередь, приведет к возрастанию эффективности системы в целом.
Для оценки эффективности предложенной системы  по аналогии с [6] составим балансовые уравнения по воздушным потокам
(3)
где  - объем воздуха, поступающего на очистку в систему, м3/ч;  - объем воздуха, выходящего после очистки из аппарата первой ступени, м3/ч; - объем пылевоздушной смеси, отсасываемой из бункера первого пылеуловителя.
Эффективность каждого из аппаратов составит
; ;        (4)
и ; ; .
Обозначим  и составим систему балансовых уравнений по массе перемещаемой пыли
     (5)
где  - масса пыли в потоке, поступающем в систему на очистку, кг/ч;    - масса пыли в воздухе на входе в пылеуловители, кг/ч.
Тогда
,                       (6)
Следовательно, эффективность всей системы может быть определена как
       (7)
     (8)
где  - масса пыли в воздухе, выходящем  из системы, кг/ч.
Величину проскока для первого аппарата  можно рассматривать как совокупность двух составляющих -  и .
      (9)
Тогда
     (10)
При постоянном расходе воздуха, поступающего на очистку, т.е. при , имеем
    (11)
Пусть . Тогда .

     (12)
При этом , , ,  - экспериментальные величины. С учетом этого выражение (12) можно представить в виде

     (13)
