Контроль качества производства работ по закреплению грунтов основания с использованием метода георадиолокационного подповерхностного зондирования

Аннотация

Л.В.Гиря ,В.В. Белаш ,С.В. Хоренков , К.С.Петров

Дата поступления статьи: 30.10.2013

В статье предлагается выполнять контроль качества производства работ по закреплению грунтов основания с использованием метода. Применение метода георадиолакационого подповерхностного зондирования позволяет уточнять и дополнять результаты инженерно-геологических изысканий, а также фиксировать изменения, происходящие в грунтах основания фундаментов после выполнения работ по их закреплению.

Ключевые слова: Геофизические методы,мониторинг геологической среды, оценка территории.

05.23.08 - Технология и организация строительства

05.23.19 - Экологическая безопасность строительства и городского хозяйства

05.23.22 - Градостроительство, планировка сельских населенных пунктов

На сегодняшний день при реконструкции и капитальном ремонте зданий, на территориях распространения просадочных лёссовых грунтов, в которых развиваются процессы и явления, приводящие к деформациям инженерных сооружений описанные авторами Востриковым Н.Г., Ищенко А.В., Тимошенко М.С. [1,2,3], практически всегда возникает необходимость выполнения работ по закреплению грунтов основания фундаментов. Находят применение эти методы и при новом строительстве. Между тем, вопросы оценки качества производства работ по закреплению грунтов основания фундаментов зданий в полном объеме не решены. Предлагается эту оценку (контроль) осуществлять с использованием метода георадиолокации.
Применение указанного метода позволяет не только выявлять толщину закрепленного массива грунта, следить за его состоянием, но и быть одним из дополнительных средств диагностики (выявления) участков незакрепленного массива грунта. Достоинствами метода георадиолокации являются сравнительно невысокая стоимость обследования, большая его производительность и технологичность. Георадиолокация обеспечивает непрерывность измерений и устанавливает положение границ разделов грунта. Из наиболее значительных исследований метода георадиолакации следует отметить труды: Владова М. Л., Старовойтова А. В., Изюмова С. В. и других исследователей [6-10].
Авторами предлагается использовать при контроле качества работ по закреплению грунтов оснований метод – георадиолокационное подповерхностное зондирование. Экспериментальное исследование в этом направлении использования георадиолокации проводились в 2013 и НИИ ТУ и ГП Ростовского государственного строительного университета после закрепления грунтов основания жилого дома, расположенного по адресу г. Ростов-на-Дону, ул. Поляничко №6а (рис 1). Проектом закрепления грунтов основания (ЗГО) фундаментов указанного объекта предусмотрено армирование грунтов элементами повышенной жесткости методом цементации (патенты N2103441 и N2133795 «Способ закрепления грунта») на глубину 2,5 м ниже подошвы фундамента здания. По проекту буроинъекционные скважины располагаются с обеих сторон фундамента жилого дома с шагом 1,0 м.



Рис.  1. – Фасад здания по оси В


При обработке георадарограм, выполненных на указанном объекте обследования установленно, что  по характеру волновой картины можно выделить 3 георадарных комплекса отличающихся по конфегурации интенсивности и протяженности осей синфазности. В его кровле 1 вверхней части профиля наблюдаются интенсивные оси синфазности, в 2 герадарном комплексе наблюдается резкая смена волновой картины. Нижний комплекс показан цифрой 3 (рис. 2) волновая картина меняется на картину с ещё большей интенсивностью осей синфазности и наличия дифрангированных волн. 5 - проявляение признаков локальных приповерхностных разуплотнений (изменений структуры) грунта, по всей видимости, связанные с их увлажнением (поверхностном, капиллярном или из водопроводящих коммуникаций). Сравнение полученных результатов с геологическим разрезом участка застройки показало высокую степень совпадения.
Проведенные георадиолокационные исследования по контролю качества работ показали, что вдоль здания выделить закрепленный массив грунта достаточно трудно из-за наклона скважин и читаются признаки закрепления на георадиолакационном профиле лишь частично. В подвале здания жилого дома на обработанном георадиолакационном профиле с использованием пакета программного обеспечения GeoScan-32, можно выделить различия между закрепленным и незакрепленным массивом грунта основания. На этапе сдачи и приемки выполненных работ на участках, где выполненная цементация будет признана неудовлетворительной, производится цементация через дополнительные скважины, местоположение которых и количество устанавливаются при приемке работ.

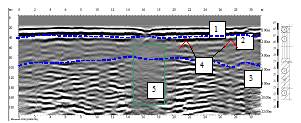

Рис.  2. – Георадиолокационного профиля вдоль оси В не закрепленного массива грунта: Н - асфальт, насыпной грунт; 1 - суглинок тяжелый, просадочный. 2- суглинок тяжелый, непросадочный; 4 - инородное включение; 5- приповерхностные разуплотнения.





Рис.  3. – Исходный георадиолокационный профиль №7


Рис.  4. – Обработанная георадарограмма по профилю №7

Нами предлагается выполнять контроль качества производства работ по закреплению грунтов основания здания с использованием метода георадиолокационного подповерхностного зондирования, последовательность применения которого приведена в табл.1.


Таблица 1


Этап

Требования. Вид контроля

Метод георадиолокационного подповерхностного зондирования

Подготовительный этап:

  1. Технический отчёт.
  2. Инженерно-геологические изыскания.
  3. Проект на ЗГО
  4. Проектно-сметная документация на ЗГО

 Проект по ЗГО содержит технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и строительных норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта.

Позволяет проводить изыскания, не нарушая целостность поверхности.
Осуществлять поиск  инженерных подземных коммуникаций.
Определить уровень грунтовых вод

Производство работ по закреплению грунтов

Соответствие требованиям СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты».

Проводить мониторинг грунтов и качества ЗГО;

Сдача и приемка выполненных работ

Проверка соответствия фактических с проектными параметрами закреплённого массива.
Проверка актов лабораторного испытания применяемых материалов.

Проверить качества закрепленного основания

Эксплуатация

Инструментальные (геодезические) наблюдения за осадками здания выполняют  в течение 5 лет после завершения работ по ЗГО. При этом в первый год наблюдения проводится не реже 1 раза в 3 месяца, а далее 1 раз в полгода.

Проводить мониторинг грунтов и качества закрепленного основания.

Таким образом, по результатам выполненных экспериментальных исследований можно сказать, что применение метода георадиолакационого подповерхностного зондирования позволит уточнить и дополнить результаты инженерно-геологических изысканий, фиксировать изменения происходящие в грунтах основания фундаментов зданий и сооружений после выполнения работ по их закреплению.
Метод георадиолакационого подповерхностного зондирования дает более полную картину изменений в грунтах основания зданий и повышает эффективность контроля качества работ по их закреплению.
