Кристаллические и керамические пьезоэлектрики

Аннотация

А.А. Панич, М.А. Мараховский, Д.В. Мотин

В данной работе представлены кристаллические и пьезокерамические пьезоэлектрики.
Отечественные синтетические пьезокристаллы лангасит и лангатат по типу кристаллов относятся к той же группе, что и кварц. Они имеют ряд преимуществ по сравнению с кварцем, поскольку позволяют уменьшить геометрические размеры фильтров, обладают высокой стабильностью электрофизических параметров и вдвое превосходят кварц по коэффициентам электромеханической связи и диэлектрической проницаемости.
В отличие от кристаллов, синтезируемых дорогостоящими и трудоёмкими методами, пьезокерамические образцы изготавливаются по обычной керамической технологии. Это позволяет серийно получать пьезокерамические материалы с наперёд заданными электрофизическими свойствами для конкретных применений.
Приведены свойства и характеристики пьезоматериалов мировых производителей.
Ключевые слова: пьезоэлектрический эффект, пьезокристаллы, пьезокерамика, сегнетожёсткость, пьезоэлектрические свойства, электромеханические константы.

01.04.01 - Приборы и методы экспериментальной физики

  1. Кристаллические пьезоэлектрические природные и искусственные материалы.

Братья Кюри в 1880 г. открыли, что при растяжении и сжатии в определенных направлениях некоторых кристаллов, на их поверхностях возникают электрические заряды. Это явление было названо прямым пьезоэлектрическим эффектом. Первые опыты показали, что возникающий при деформации кристалла заряд пропорционален силе сжатия или растяжения кристалла. Знак заряда зависит от вида деформации и меняется при переходе от сжатия к растяжению. Пьезоэлектрический эффект был обнаружен у кристаллов турмалина, кварца, цинковой обманки, хлората натрия, винной кислоты, кремнекислого гальмея, тростникового сахара и сегнетовой соли. Как показало время пьезоэлектрический эффект присущ и многим другим кристаллам самых разнообразных классов. Общим признаком, объединяющим все известные до сих пор пьезокристаллы, является наличие у них одной или нескольких полярных осей (направлений) или отсутствие центра симметрии. Другими словами, при повороте кристалла на 180о вокруг любой оси, нормальной к полярной, его очертание не совпадет с очертанием до поворота.
В 1881 г. Г. Липман предсказал, что электрическое напряжение, приложенное к пьезоэлектрическому кристаллу должно вызывать в нем механические напряжения и упругие деформации, что экспериментально подтвердили П. и Ж. Кюри. Это явление называют обратным пьезоэлектрическим эффектом.
Практическое применение пьезоэлектрического эффекта началось с 1917 г., когда французский математик и физик Поль Ланжевен предложил использовать ультразвуковой эхолокатор для обнаружения подводных объектов. В качестве излучателя и приемника он использовал кварцевые пластинки, вклеенные между стальными пластинками для понижения резонансной частоты преобразователя. Вскоре после изобретения преобразователя Ланжевена  появились первые разработки пьезоэлектрических микрофонов, телефонов, звукоснимателей, приборов звукозаписи, датчиков вибраций, сил, ускорений и т.д. Затем пьезокварцевые пластины и стержни стали использовать в качестве элементов, стабилизирующих частоту электронных генераторов. Это применение основано на открытии в 1922 г. У. Кэди сильной зависимости электрического импеданса пьезоэлемента от частоты вблизи его механического резонанса. В 1925 г. Г. Пирс впервые применил пьезопластину в акустическом интерферометре для измерения скорости звука в газах. Важным этапом применения пьезоэлектричества для практических целей было открытие в 1928 г. С.Я. Соколовым возможности применения ультразвуковых волн для обнаружения внутренних дефектов в твердых телах.
Пьезоэлектрическими свойствами обладают кристаллы 20 классов из 32 классов симметрии кристаллов, существующих в природе. Теория пьезоэлектричества сегодня достаточно хорошо изучена и описана в специальной литературе. Структура и параметры природных кристаллов детально описана в работах У. Кэди [1] и У. Мэзона [2]. Для изготовления пьезоэлектрических преобразователей до недавнего времени применялись только природные кристаллы, такие как кварц, сегнетова соль, дигидрофосфат аммония (АДП), сульфат лития (LH), тартрат калия (DKT) и дигидрофосфат калия (KDP). С недавнего времени стали применяться и искуственные, полученные еще в СССР пьезокристаллы: лантангаллиевый танталат (лангатат — ЛГТ) и лантангаллиевый силикат (лангасит — ЛГС).
Монокристаллические минеральные образования сегодня являются одним из видов стратегически важного минерального сырья. Во второй половине ХХ века кристаллы различных соединений окончательно утвердились в качестве одного из основных конструкционных материалов изделий высоких технологий. Практически нет ни одной из сфер деятельности человека от космоса до быта, где бы ни применялись изделия, содержащие кристаллические элементы. Минералы в виде монокристаллов в природе явление достаточно редкое. Среди них наиболее известны кристаллы горного хрусталя (кварц), слюд (мусковит, флогопит, биотит), сюда же можно отнести алмазы, кристаллы драгоценных камней (бериллы, корунды, шпинель, топаз, турмалин, сподумен, гранаты и пр.). Кристаллы с совершенной структурой вообще уникальны. Немаловажно и то, что природа исчерпаема, а запасы кристаллического сырья, по сравнению с другими полезными ископаемыми, ничтожны. Для массового производства компонентов электронной техники весьма важным является повторяемость свойств исходных кристаллических материалов, а все природные кристаллы сугубо индивидуальны. Можно утверждать, что двух абсолютно одинаковых природных кристаллов просто не существует. Но, с другой стороны, созданные за миллионы лет природой кристаллические вещества настолько разнообразны по своим свойствам за счет комбинаций примесей и дефектов структуры, что повторить их в эксперименте просто невозможно. Созданная природой физическая реальность в виде кристаллов таит в себе неимоверное материаловедческое богатство. Потребности современной техники в кристаллах огромны как по объемам, так и по номенклатуре кристаллов и удовлетворить их добычей природного сырья невозможно.
Естественно, что эти потребности привели к интенсивному развитию науки о росте кристаллов и к разработке промышленных технологий их выращивания. Синтез кристаллов различных соединений зародился в середине прошлого века в связи с изучением природного минералообразования. Теперь это самостоятельная промышленная отрасль, хорошо развитая во многих странах мира (США, Великобритания, Япония, Россия, Китай, Франция, Голландия, ФРГ, Ю.Корея, Тайвань, Чехия, Болгария, Румыния, Польша, Швейцария, Швеция, Финляндия и др.). Объем производства кристаллов, выращиваемых в мире, измеряется тысячами тонн, а кристаллических веществ, выпускаемых мировой промышленностью, огромна. По отношению к природным кристаллам все выращиваемые кристаллы можно разделить на две группы:

  • полные аналоги природных кристаллов (кварц, алмаз, рубин, изумруд, турмалин, слюды и т.д.);
  • структурные аналоги природных кристаллов, но имеющие иной химический состав (например, редкоземельно-алюминиевые и галлий-гадолиниевые гранаты).

Новые отечественные синтетические пьезокристаллы лангасит и лангатат по типу кристаллов относятся к той же группе, что и кварц. Кристаллы семейства лангасита (La3Ga5SiO14 - LGS и La3Ga5.5Ta0.5O14 - LGT) сегодня применяются для изготовления температурно-стабильных широкополосных монолитных фильтров, используемых в мобильных системах связи, датчиках давления и детонации, резонаторов в перестраиваемых генераторах, подложек термостабильных срезов для акустоэлектронных фильтров на поверхностных и объемных акустических волнах. Преимущества этих кристаллов по сравнению с кристаллами  кварца заключаются в меньших геометрических размерах фильтров на одинаковую среднюю частоту, что отвечает требованиям современной электроники и экономит материал, а также в отсутствии фазовых переходов, что позволяет им оставаться пьезоактивными вплоть до их температуры плавления. Кристаллы  лантангаллиевого танталата (лангатата), в свою очередь, характеризуются самыми большими значениями плотности, диэлектрической проницаемости и коэффициентов электромеханической связи среди кристаллов этого семейства. Они имеют ряд преимуществ по сравнению с традиционными материалами (пьезокерамикой и кварцем), применяемыми в датчиках физических величин:

  • отсутствие у кристаллов ЛГТ фазовых переходов вплоть до температур плавления 1450 °C;
  • отсутствие у кристаллов ЛГТ пироэлектрического эффекта;
  • отсутствие у кристаллов ЛГТ гистерезиса физических свойств;
  • высокий Кэмс у кристаллов ЛГТ, более чем в два раза превышающий Кэмс кварца;
  • пьезомодуль d постоянный в диапазоне температур до 600 °C (изменение d11 до температуры 450 °C не более 5%);
  • высокое удельное соп11ротивление (не менее 10Ом·м при температуре 540 °C).

Основные физические свойства кристаллов лангатата в сравнении с кварцем для чувствительных элементов пьезодатчиков представлены в табл.1.
Таблица 1. Основные физические свойства кристаллов


Свойства

Ед. изм.

Символ NAVY

Лангатат

Кварц

Относительная диэлектрическая постоянная

1

K=εT33/ε0

80,3

4,6

Температура Кюри

°C

Tc

-

570

Пьезомодули

10-12 C/N или m/Vz

-d11

6,5

2,3

d14

4,7

0,9

Пьезокоэффициенты по напряжению

10-3 Vm/N или m2/C

-g11

38

58

g14

27,7

18

Модули Юнга

1010 N/m2

YE11

11

7,8

YE33

19

10,4

Частотные постоянные
L = продольная мода
T = поперечная мода

Hz-m или m/s

NL

2870

-

NT

1320

1666

Упругая податливость

10-12  m2/N

SE11

9,0

12,8

SE33

5,2

9,6

Плотность

g/cm3

ρ

6,13

2,65

Механическая добротность

1

Qm

50000

106

Величина и характер пьезоэлектрического эффекта в сильной степени зависит от ориентации приложенной механической силы или электрического поля по отношению к кристаллографическим осям материала. Эти оси образуют координатную систему, которая установлена кристаллографами с целью упрощения изучения структуры кристаллов. На рис.1 приведены типичные формы кристаллов и указаны их кристаллографические оси. Пьезоэлектрические элементы представляют собой срезы кристалла и обозначаются соответственно осями, ортогональными к поверхности среза.

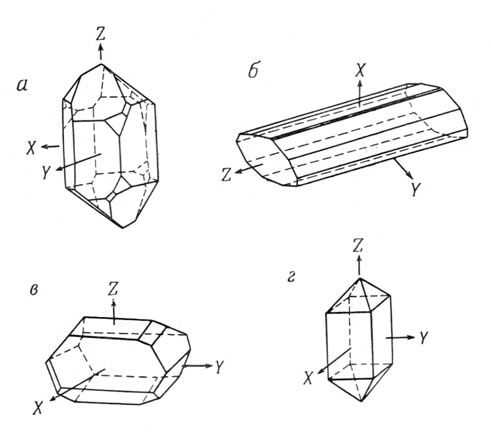

Рис.1. Типы различных пьезоэлектрических кристаллов и их кристаллографические оси.
а – кварц; б – сегнетова соль; в – сульфат лития; г – дигидрофосфат аммония.


Если пластина вырезана так, что ее главные плоскости перпендикулярны кристаллографической оси X, то она называется «X-срез». Пластинки, вырезанные из нее, обозначают по угловым ориентациям по отношению к двум другим осям. Пластинка, вырезанная из X-среза, имеющая ребра, параллельные осям Y и Z, называется пластиной 0о X-среза, если же ребра составляют 45о по отношению к осям Y и Z, пластинка называется 45о  X-среза. В зависимости от базиса кристалла и ориентации среза отдельные пластинки могут обладать различными деформациями: сдвигом и растяжением по толщине, сдвигом по поверхности и поперечным растяжением. Обычно каждая пластинка обладает комбинацией двух и более видов деформаций, хотя и редко одинаковых по величине. Основные, наиболее распространенные типы деформаций пластинок, которые возникают в результате действия приложенного электрического поля, изображены на рис.2.

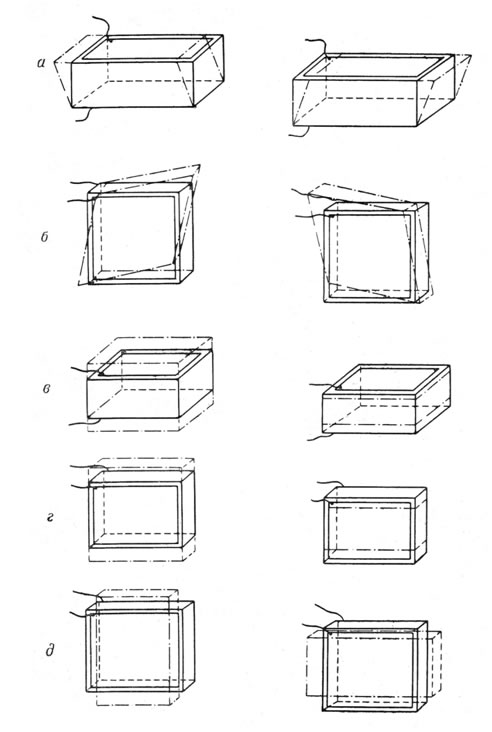

Рис.2. Основные виды деформаций пьезокристаллических пластин под действием электрического поля.
а – сдвиг по толщине; б – сдвиг по ширине; в – растяжение по толщине; г – поперечное растяжение; д – двойное поперечное растяжение.

Растяжение по толщине является деформацией в плоскости, параллельной приложенному полю; сдвиги по толщине и поверхности, а также поперечное растяжение представляют собой деформацию в плоскости, перпендикулярной к приложенному полю. Все основные виды деформаций приводят в результате к изменению объема элементарной ячейки кристалла, но для большинства материалов эти изменения компенсируются сжатием. Однако в полях нескольких десятков нанометров. Максимальными деформациями обладают кристаллы сегнетовой соли, однако они имеют очень ограниченный температурный диапазон и в настоящее время практически не применяются.

    2.Керамические пьезоэлектрические материалы

Обнаружение сегнетоэлектрических свойств в кристаллах сегнетовой соли (NaKC4H4O6 ∙ 4H2O) и дигидрофосфата калия (КН2Р04) стимулировало в 30-е годы ХХ века поиск новых сегнетоэлектриков [3], относящихся к другим структурным типам. Среди кристаллических соединений интерес вызвали сложные оксиды, описывающиеся общей химической формулой АВ03 и обладающие структурой типа перовскита (по названию минерала CaTiO3). Кристалл титаната бария BaTiO3) стал первым оксидом семейства перовскита [4, 5], в котором было установлено существование нескольких сегнетоэлектрических фаз. В 40-е годы ХХ века экспериментальные исследования ВaTi03 проводились интенсивно и практически одновременно в СССР, США, Японии и других странах.
Поворотным пунктом в исследованиях сегнетоэлектриков стало получение керамического (поликристаллического) ВaTiO3. Керамика ВaTiO3 впервые была поляризована во внешнем электрическом поле [5, 6]. В процессе поляризации внешнее электрическое поле ориентирует сегнетоэлектрические домены внутри кристаллитов керамики, что приводит к формированию пьезоэлектрических свойств в макроскопическом объеме образца. Известные экспериментальные данные показывают, что по ряду параметров поляризованный керамический ВaTiO3 мало отличается от кристаллического в сегнетоэлектрической фазе. Температура Кюри ТС сегнетоэлектрического фазового перехода в поляризованной керамике также оказывается близкой к температуре Кюри для кристалла [7]. В отличие от кристаллов керамические образцы заданных размеров и форм могут изготавливаться по обычной керамической технологии.
Исследование сегнето- и пьезоэлектрических свойств в керамическом BaTiO3 стало одним их важнейших событий в физике сегнетоэлектриков и послужило развитию новых научных и технологических направлений в области современных функциональных материалов. В дальнейшем подобные керамические материалы в поляризованном (пьезоэлектрическом) состоянии стали называться сегнетопьезокерамиками (СПК). При этом интенсивно исследовались четыре основных группы материалов: на основе титаната бария, цирконата-титаната свинца (ЦТС), ниобата свинца, ниобата натрия-калия. Из них наиболее широкое использование получили материалы на основе ЦТС, что объяснется как высокими пьезоэлектрическими параметрами этих материалов, так и возможностью изменять их в широких пределах. Последнее в значительной степени обусловлено почти неограниченным изоморфизмом, присущим твёрдым растворам ЦТС, что подтверждает уникальность этой системы твёрдых растворов и её исключительное значение как основы новых материалов.
Большой практический интерес к СПК на основе ЦТС обусловлен экстремумами физических свойств системы вблизи морфотропной границы, а также возможностями изменения свойств системы в широких пределах при варьировании молярной концентрации х, температуры Т, воздействии внешнего электрического поля Е или давления [7-9]. Одной из особенностей системы ЦТС, обусловившей её широкое использование, является наличие в окрестности 47-48 мол % PbTiO3 морфотронной области (МО) – области структурного тетрагонального ромбоэдрического перехода. Твёрдые растворы системы ЦТС, расположенные вблизи МО послужили основой для большинства пьезокерамических материалов. В 50-60 годы для улучшения электромеханических свойств, изменения температуры Кюри, напряженности коэрцитивного поляи других параметров в связи с конкретными применениями проводится модифицирование СПК [10-11], в результате чего большое практическое значение приобрели системы твердых растворов (Pb, La)(Zr, Ti)O3, (Pb, Sr)(Zr, Ti)O3, (Pb, Ba)(Zr, Ti)O3 [10-13].
Эти и другие твердые растворы лежат в основе промышленных СПК, производимых в России, Украине, США, ФРГ, Японии, Великобритании и других странах. Для обозначения промышленных СПК используются следующие аббревиатуры: ЦТС (цирконат - титанат свинца), PZT (по первым буквам химических элементов Pb, Zr и Ti), ПКР (пьезокерамика ростовская), ПКД (пьезокерамика донецкая), ПКЛ (пьезокерамика лермонтовская) и др. Было также налажено производство перовскитовых СПК на основе BaTiO3, PbTiO3, Pb(Mg1/3Nb2/3)O3 и (Na, K)NbO3 [10, 12]. Данные СПК нашли практическое применение, однако СПК материалы на основе твердых растворов ЦТС в настоящее время сохраняют наивысший рейтинг среди пьезоэлектрических керамик, производимых в мире.
В начале 70-х годов стало ясно, что возможности модифицирования системы ЦТС практически исчерпаны, и был сделан новый шаг в разработке пьезоматериалов от двухкомпонентной системы к трехкомпонентным системам. Однако единственным выходом на пути создания новых высокоэффективных СПК явился переход от трехкомпонентных к многокомпонентным системам на основе ЦТС. В СССР эти исследования проводились в НИИФизики РГУ, при этом исследовались системы
PbTiO3 – PbZrO3 - ∑n PbB’1-2B’’αO3, (n=2,3)
Где B’ -5,6 – валентные катионы; B’’ -1,2 и 3 – валентные катионы;
α -1/2, 1/3, 1/4 в зависимости от валентности B’, B’’.
Было показано, что с увеличением числа компонентов до 4-х, 5-ти улучшается технологичность составов, повышаются электрофизические параметры СПК, расширяются области составов с оптимальными сочетаниями параметров.
Было также показано, что в зависимости от вида катионов B, входящих в сложные окислы, многокомпонентные системы отличаются по степени сегнетожесткости, под которой понимается устойчивость доменной структуры к внешним воздействиям [10].
Сегнетожесткость СПК определяется в значительной степени величиной локальных упругих напряжений, возникающих при переориентации доменов. С ростом этих напряжений сегнетожесткость возрастает. При этом растет коэрцитивное поле Ec, т.е. уменьшается податливость доменов к внешним воздействиям.
В качестве меры сегнетожесткости Е.Г. Фесенко [14] предложил принять спонтанную деформацию, выраженную в форме однородного параметра деформации, так как от нее зависит величина напряжений, возникающих при переориентации доменов.
Большинство параметров СПК можно связать с указанными двумя (δ и Ec) и производить по ним оценку сегнетожесткости (сегнетомягкости) материала, что очень важно при выборе материала для конкретного применения [10]. Так с ростом δ, а следовательно и Ec из-за уменьшения подвижности доменных границ уменьшаются диэлектрические потери tgδ, а механическая добротность QM возрастает. Диэлектрическая проницаемость εT33 / ε0 уменьшается с ростом δ, а скорость звука VR возрастает. Температура Кюри TK изменяется так же как и δ.
Таким образом, с ростом сегнетожесткости такие параметры как δ, QM, VR, TK  возрастают, а εT33 / ε0 и tgδ – уменьшаются. Коэффициенты электромеханической связи, в частности KP, наиболее полно характеризующие эффективность преобразования энергии в пьезоматериалах, как правило, уменьшаются с ростом сегнетожесткости.
Пьезомодуль d31 , зависящий как от KP так и от εT33 / ε0 (d31~√ εT33 KP), также уменьшается с ростом сегнетожесткости. Это хорошо видно из табл.2, в которой приведены параметры тетрагональных составов, граничащих с МО.
Таблица 2. Основные параметры тетрагональных составов


Состав

εT33 / ε0

Tgδ*102

КР

d31*1012
кл/Н

QM

ТК, °С

*103

, %

E=5

E=100

СЖ

1400

0,33

1,0

0,57

125

1900

320

14

20

ССЖ

2500

0,40

3,5

0,62

190

950

215

11

21,5

СМ

3400

1,35

16,0

0,67

265

95

210

8

26,5

Где СЖ–сегнетожесткий, ССЖ–средней жесткости, СМ–сегнетомягкий СПК, δ – однородный параметр деформации,  η – степень доменных переориентаций,  совершенных в процессе поляризации.
Установленные закономерности позволяют определить связь концентрационных зависимостей параметров твердых растворов СПК с областями применения, которую можно рассматривать как связь между составом-структурой и свойствами.
В табл.3 представлены характеристики областей (I-VII) вблизи МО с соответствующими экстремальными значениями отдельных параметров СПК или их оптимальным сочетанием с перечислением степени сегнетожесткости и возможного использования этих СПК в пьезотехнических устройствах [14, 15]. Так, к области III относятся материалы сегентомягких систем, таких как ПКР-7М и их аналоги PZT – 5Н, РСМ -33А, ЦТСНВ -1. К этой же категории можно отнести и высокочувствительные материалы ЦТС-19, ПКР -1, PZT-5A, которые нашли применение в гидрофонах, микрофонах, исполнительных прецизионных устройствах перемещения.
К областям IV, V относятся сегнетожесткие материалы ПКР-8, ПКР-16.
Эта группа материалов предназначена для работы в силовых режимах высокой удельной мощности. Поэтому наряду с высокими коэффициентами электромеханической связи эти материалы должны иметь низкие диэлектрические потери,  высокую механическую добротность и высокий КПД излучателя.
Таблица 3. Характеристики областей (I-VII)


Область фаза

СС

М, мол%

Параметры

Устройства

высокие

Низкие

I(PЭ)

-

3-25

γ,γT33 / ε0/)

εT33 / ε0

Высокочастотные преобразователи

II(PЭ)

СЖ,
ССЖ

1-3

qij  Kij2QMσ

-

Дефектоскопы акселерометры
Высоковольтные пьезотрансформаторы

III(MO,T)

СМ

0,5-2

Kij, dij,T33ε0
dij/√εT33 / ε0/

-

Низкочастотные преобразователи;
Гидрофоны;
Микрофоны

IV(T)
V(T)

СЖ,
ССЖ

1-4
2-4

Kij2, QMσ, εT33 / ε0/ (dijYijE)2 Kij2/tgδ

tgδ

Пьезодвигатели;
Низковольтные пьезотрансформаторы ультразвуковые излучатели

VI(T)

СЖ,
ССЖ

4-10

QM

Фильтровые устройств

VII(T)

-

15-25

ТК

-

Высокотемпературные преобразователи

Важным эксплуатационным параметром СПК является устойчивость параметров СПК к внешним воздействиям (температурным, электрическим, механическим, временным), которые связаны со структурными характеристиками.
При рассмотрении устойчивости  к внешним воздействиям, систем различной сегнетожесткости показано, что наивысшей температурной стабильностью параметров обладает сегнетожесткий материал (СЖ), что можно объяснить как наибольшей величиной δ, ведущей к наименьшей подвижности доменных границ, так и наивысшей ТК. При переходе к составам средней жесткости (ССЖ) и сегнетомягкому (СМ) стабильности  всех параметров (кроме KP) уменьшаются, что можно связать с уменьшением ТК и δ [10].
Что касается временной стабильности, которую, как правило, характеризуют скоростью старения однородного параметра деформации δ в процентах за декаду, то можно констатировать, что наибольшей стабильностью во времени обладает сегнетомягкий состав СМ, а наименьшей - состав средней жесткости (ССЖ).

В табл.4 представлены пьезоэлектрические параметры современных СПК.
Из рассматриваемых сегнетожёстких материалов для применения в ультразвуковых устройствах распыления по совокупности параметров выделяются два отечественных материала ПКР-8 и ПКТ-78, которые вместе с тем отличаются хорошей температурной стабильностью и высокой удельной мощностью пьезопреобразования.
Следует отметить также, что наряду с приведенными в табл.4 параметрами при конструировании конкретных пьезотехнических изделий необходимо  дополнительно знать электромеханические константы, которые используются для расчета конструкций методами конечно—элементного моделирования (МКЭ). В табл.5 и табл.6 представлены полные наборы электромеханических констант перспективных  СПК [16].
Таблица 4. Параметры пьезокерамических материалов
Образцы получены методом горячего прессования (гп)


Материалы
/Параметр

Тк, °С

εТ33/ε0

Кр

|d31|,
пКл/Н

|g31|,
мВ∙м/Н

tgδ, %
Е=50В/см

tgδ, %
Е=1кВ/см

QM

Производитель

Сегнетожёсткие

ПКР-8, гп

325

1400

0,58

130

10,5

0,35

0,70

2000

НИИ Физики ЮФУ

ПКР-8

320

1300

0,57

125

10,8

0,33

0,50

1800

ПКР-77

345

1350

0,62

140

11,7

0,30

0,40

1200

ПКР-78

350

1250

0,60

130

11,7

0,30

0,60

1000

ПКР-23

325

900

0,58

85

10,7

0,85

-

1500

PZT-8

300

1000

0,50

93

10,5

0,40

0,70

1000

США

ЦТССт-3

260

1470

0,54

125

9,6

0,60

1,10

630

Россия

APC-840

325

1250

0,59

125

11

0,40

-

500

США

APC-841

320

1350

0,60

109

10,5

0,35

-

1400

США

ЦТС-83Г

360

1350

0,56

140

-

2,5

-

100

НКТБ «Пьезоприбор»

Средней сегнетожёсткости

ПКР-1

355

655

0,62

89

-

2,0

-

82

НИИ Физики
ЮФУ

ПКР-12

285

2000

0,66

185

10,4

0,35

0,85

1300

ПКР-22

240

2100

0,57

155

8,4

0,35

0,90

1800

ПКР-86

235

2300

0,60

170

8,4

0,35

0,60

1250

ПКР-6

230

2300

0,64

195

9,6

0,40

1,00

1100

ЦТС-19

300

1750

0,60

160

10,4

2,80

-

80

Россия

PZT-4

328

1300

0,58

123

10,7

0,40

1,00

500

США

ЦТБС-3

180

2300

0,45

158

7,8

1,20

2,00

350

Россия

APC-850

360

1750

0,60

175

12,4

1,4

-

80

США

Сегнетомягкие

ПКР-7

280

3500

0,68

280

9,1

1,5

-

80

НИИ Физики ЮФУ

ПКР-7М

175

5000

0,71

350

7,9

2,0

-

60

ПКР-73

155

6000

0,70

380

7,1

2,8

-

30

PZT-5H

195

3400

0,65

274

9,1

2,0

-

65

США

PCM-33A

205

3200

0,66

262

9,2

1,7

-

80



ЦТСНВ-1

240

2200

0,54

205

8,3

1,9

-

70

Россия

APC-855

250

3300

0,68

276

9,0

1,3

-

65

США

APC-856

150

4100

0,65

260

8,1

2,7

-

72

США


Таблица 5. Модули упругости CEpq (в 1010 Па), пьезоэлектрические коэффициенты еkl (в Кл/м2) и относительные диэлектрические проницаемости εξkk/ ε0 СПК (по результатам измерений при комнатной температуре).
Образцы СПК типа ПКР получены по обычной керамической технологии (от) или методом горячего прессования (гп)


СПК

CE11

CE12

CE13

CE33

CE44

e31

e33

e 15

BaTiO3 (I)

16.6

7.66

7.75

16.2

4.29

-4.4

18.6

11.6

1270

1420

BaTiO3 (II)

15.0

6.6

6.0

14.6

4.4

-4.35

17.5

11.4

1115

1260

(Ba0.917Ca0.083)TiO3

15.8

6.91

6.75

15.0

4.51

-3.14

13.5

10.9

1000

910

ТБК-3

15.7

6.3

6.2

15.3

4.4

-3.2

12.5

9.1

950

950

ТБКС

14.6

5.18

5.06

14.2

4.9

-0.68

7.71

4.56

410

336

НБС-1

11.0

4.22

4.12

10.0

3.45

-3.3

14.8

7.7

900

890

ЦТС-19

10.9

6.1

5.4

9.3

2.4

-4.9

14.9

10.6

820

840

ЦТС-24

17.4

10.8

10.7

15.5

2.63

-3.54

12.5

10.3

570

490

ЦТСНВ-1

10.3

5.44

5.21

9.48

2.12

-8.14

15.9

14.3

939

1520

PZT-4

13.9

7.78

7.43

11.5

2.56

-5.2

15.1

12.7

730

635

PZT-5

12.1

7.54

7.52

11.1

2.11

-5.4

15.8

12.3

916

830

PZT-5H

12.6

5.5

5.3

11.7

3.53

-6.5

23.3

17.0

1710

1470

PZT-7A

14.8

7.63

7.43

12.1

2.53

-2.3

9.3

9.2

465

237

Navy Type VI

12.6

7.95

8.41

11.7

2.3

-6.5

23.3

17.0

1470

1700

PZ 27

14.28

9.98

9.22

11.45

2.28

-3.71

15.77

11.74

1121

878

PZ 34

18.84

8.02

8.23

12.72

5.89

3.81

6.87

2.31

181

154

ПКР-1, гп

16.0

10.1

9.6

13.3

2.58

-3.7

11.1

10.8

570

300

ПКР-7, гп

12.5

8.4

8.1

12.1

2.36

-9.0

28.3

17.9

1430

1350

ПКР-7М, гп

13.3

9.2

9.1

12.5

2.28

-9.5

31.1

20.0

1980

1810

ПКР-8, гп

14.4

8.5

7.7

11.6

2.83

-7.5

13.6

11.6

830

740

ПКР-8, от

11.2

5.7

5.1

9.9

2.50

-6.9

15.2

11.6

730

690

ПКР-13, от

11.9

4.8

3.1

10.0

3.50

-6.0

10.4

7.1

710

710

ПКР-21, гп

13.4

7.3

6.2

11.8

2.45

-7.3

16.2

12.0

890

890

ПКР-63, гп

14.1

6.6

5.6

11.2

4.15

-4.6

11.8

6.9

830

1000

ПКР-73, гп

17.3

13.3

12.5

14.4

2.29

-9.1

29.2

22.4

2220

2380

Pb(Zr 0.54 Ti 0.46) O3

13.5

6.79

6.81

11.3

2.22

-1.86

9.0

9.8

504

260

Таблица 6. Упругие податливости SEpq(в 10-12 Па), пьезоэлектрические модули dfp(в пКл/ Н) и относительные диэлектрические проницаемости εkσk/ ε0 СПК (по результатам измерений при комнатной температуре).
Образцы СПК типа ПКР получены по обычной керамической технологии (от) или методом горячего прессования (гп)


СПК

sE11

sE12

sE13

sE33

sE44

d31

d33

d15

BaTiO3 (I)

8.55

-2.61

-2.85

8.93

23.3

-79

191

270

1623

1900

BaTiO3 (II)

9.1

-2.7

-2.9

9.5

22.8

-78

190

260

1450

1700

(Ba0.917Ca0.083). TiO3

8.63

-2.62

-2.71

9.10

22.2

-55.4

140

242

1300

1160

ТБК-3

8.26

-2.37

-2.39

8.41

22.7

-48.7

121

207

1160

1160

ТБКС

8.40

-2.22

-2.20

8.61

20.4

-21.2

69.4

93.1

458

400

НБС-1

11.6

-3.15

-3.48

12.9

29.0

-79.5

213

223

1090

1310

ЦТС-19

15.1

-5.76

-5.41

17.0

41.7

-126

307

442

1350

1500

ЦТС-24

11.3

-3.9

-5.1

13.5

38

-90

205

390

1020

850

ЦТСНВ-1

15.3

-5.3

-5.5

16.6

47.2

-169

354

672

2020

2470

PZT-4

12.3

-4.03

-5.35

15.6

39.1

-124

291

496

1440

1280

PZT-5

16.3

-5.67

-7.17

18.7

47.4

-170

373

583

1730

1700

PZT-5H

10.8

-3.28

-3.41

11.6

28.3

-128

315

482

2640

2490

PZT-7A

10.7

-3.22

-4.62

13.9

39.5

-60.2

151

364

843

427

Navy Type VI

16.7

-4.84

-8.50

20.8

43.5

-275

594

739

2890

3670

PZ 27

16.9

-6.32

-8.56

22.5

43.9

-174

419

515

1800

1770

PZ 34

7.71

-1.54

-3.99

13.0

17.0

-3.92

59.1

39.2

191

196

ПКР-1, гп

12.5

-4.4

-5.8

15.9

38.8

-95

220

420

1130

650

ПКР-7, гп

17.2

-7.2

-6.7

17.3

42.4

-280

610

760

2970

3500

ПКР-7М, гп

17.5

-6.7

-7.9

19.6

43.8

-350

760

880

3990

5000

ПКР-8, гп

12.5

-4.6

-5.2

15.6

35.3

-130

290

410

1380

1400

ПКР-8, от

13.3

-4.8

-4.4

14.5

39.5

-125

280

458

1320

1300

ПКР-13, от

10.4

-3.7

-2.1

11.3

28.5

-65

140

200

870

780

ПКР-21, гп

11.8

-4.5

-3.9

12.6

40.8

-109

250

370

1400

1350

ПКР-63, гп

9.8

-3.5

-2.7

9.8

24.1

-60

140

166

960

1170

ПКР-73, гп

17.9

-6.8

-9.6

23.5

43.7

-380

860

980

4750

6000

Pb(Zr  0.54 Ti 0.46) O3

11.6

-3.33

-4.97

14.8

45.0

-60.2

152

440

990

450



Литература

1. У. Кэди. Пьезоэлектричество и его практическое применение. - М.: ИЛ, 1949. - 718 с.
2.У. Мэзон. Пьезоэлектрические кристаллы и их практическое применение. - М.: ИЛ, 1952.-450 с.
3. Valasek J. // Phys. Кум – 1921 – Vol. 17, № 4 – P. 475-481.
4. Вул Б. М. // Титан бария. – М.: Наука, 1973-с.5-7.
5. Roberts S. // Phys. Rev. – 1947.-Vol.71, №12. – P.890-895.
6. Ржанов А. В.// ЖТФ.-1949.-Т.19, №6. – с. 502-506.
7. Яффе Б., Кук У., Яффе Г. Пьезоэлектрическая керамика. – М: Мир, 1974.
8. Пьезоэлектрическое приборостроение / А. В. Гориш, В. П. Дудкевич, М. Ф. Куприянов и др.- Т.1. Физика сегнетоэлектрической керамики.- М.: Издат. предпр. ред. жур. «Радиотехника», 1999.
9. Купиянов М. Ф., Константинов Г. М., Панич А. Е. Сегнетоэлектрические морфотропные переходы. – Ростов-на-Дону: Изд-во Ростов. ун-та, 1991.
10. Фесенко Е. Г., Данцигер А. Я., Разумовская О.Н. Новые пьезокерамические материалы. - Ростов-на-Дону: Изд-во Ростов. ун-та, 1983.
11. Keramik/Hrsq. H. Schaumburq.-Stuttqart: B.G. Tenbner, 1994.
12. Haertling G. H. // J. Amer. Ceram. Soc.-1999. – Vol.82, №4, -Р.797-818.
13. Okazaki K.// Ferroelectriccity and related phenomena. Vol. 4. Piezoelectricity. – New York etc.: Gordon and Breach Sci. Publ., 1985. – P. 1398-150.
14. Фесенко Е. Г. Семейство перовскита и сегнетоэлектричество. – Москва: Атомиздат, 1972.
15. Б. Г. Фесенко, А. Я. Данцигер, А. Е. Панич Применение материалов типа ПКР в различных приборах и устройствах.//Применение пьезоактивных материалов в промышленности : Материалы семинара. Л.1988.
16.Тополов В. Ю., Панич А. Е. Электромеханические свойства сегнетопьезокерамик на основе оксидов семейства перовскита. Электронный научный журнал «Исследовано в России» 2008г. Рег.N 002.- С.8-26.
