Расчет на устойчивость стержней из ЭДТ-10 при начальной погиби стержня в виде S-образной кривой

Аннотация

С.В Литвинов, Б.М Языев, А.Н Бескопыльный, И.В. Ананьев

Статья посвящена исследованию устойчивости полимерных стержней  из эпоксидной смолы ЭДТ-10 с учетом начальных несовершенств и развития деформаций ползучести. Отличительной особенностью статьи является начальная погибь в виде S-образной кривой.
Ключевые слова: устойчивость стержней, ползучесть, высокоэластические деформации, полимерные материалы, уравнение связи Максвелла-Гуревича.

Ключевые слова:

05.23.17 - Строительная механика

Полимерные материалы плотно входят в нашу жизнь не только привычными ограждающими, гидроизолирующими материалами, но и имеющими конструкционное предназначение. К ним можно отнести полимерные арматуру, тяжи для крепления навесных потолков и стен. Обладая прекрасными эксплуатационными качествами, такими как кислото- и щелочестойкость, временное сопротивление разрыву некоторых полимеров достигает 2000 МПа, эти материалыне лишены недостатков – для них характерно развитие деформаций ползучести, которая происходит не в фазе с прилагаемой нагрузкой и, соответственно, с напряжениями в теле.
Исследованию устойчивости стержней посвящено много литературы, к примеру, ставшей классикой [3].В свое время вопрос устойчивости полимерных стержней освящен в работах [1, 2]; из современных работ можно выделить работу [4]. Однако при исследовании устойчивости стержней авторы рассматривают выпучивание стержней только в одном направлении относительно оси, связывающей опоры стрежней.
В качестве уравнения связи для таких полимерных конструкций наиболее точно подходит обобщенное нелинейное уравнение Максвелла-Гуревича, в дальнейших расчетах используемое в следующей форме:


,

(1)

где  ;    .
Здесь  – деформации ползучести, – модуль высокоэластичности,  – модуль скорости,  – коэффициент начальной релаксационной вязкости.
Для полимерных материалов высокоэластические деформации в общем случае представляют собой  суммы отдельных составляющих, каждая из которых соответствует определенному члену спектра времен релаксаций
,
При процессе ползучести до 1000 часов обычно преобладает первая составляющая высокоэластической деформации, так называемый старший спектр времен релаксации, т.е. s=1.
Как видно из выше представленных уравнений определяемые высокоэластические деформации находятся и в левой части уравнения (под оператором дифференцирования), и в правой части (в функции напряжений) . Всвязи с этим при использовании уравнения связи Максвелла-Гуревича возникают определенные трудности в применении таких программных комплексов, как ANSYS. Дальнейшее решение задач происходило в программном комплексе MatLab.
В практике стержни имеют некоторое искривление своей оси, также называемое «погибью», при этом сила обычно оказывается приложенной внецентренно (см. рис.1.). Подобного рода задачи в упругой постановке, однако, в случае закрепления «шарнир-шарнир», подробно рассмотрены в [1, 3].
Рассмотрим задачу, при которой стержень крепится по схеме «шарнир-шарнир», при этом его ось представлена в виде S-образной кривой (рис. 1). Здесь =.

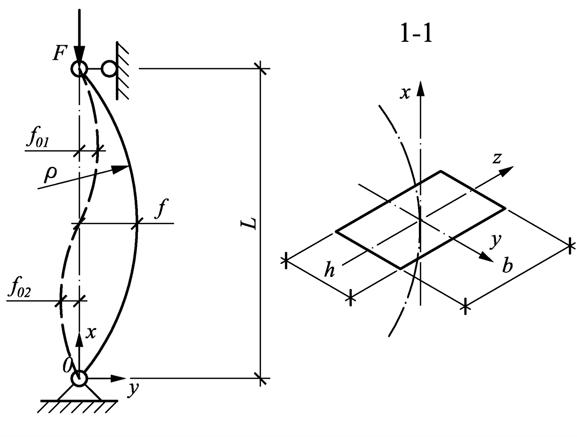

Рис.1. Расчетная схема задачи



При выводе основных уравнений используются следующие допущения и гипотезы:
1. Имеет место одноосное напряженное состояние ().
2. Гипотеза плоских сечений.
3. Геометрическая линейность (, где  – кривизна стержня).
4. Форма сечения (рассматривается прямоугольное сечение).
Пусть стержень имеет некоторую начальную погибь


,

(2)

где  – начальная стрела прогиба.
Полную деформацию по оси стержня можно записать в виде


.

(3)

С учетом гипотезы плоских сечений можно записать


,

(4)

где  – деформации средней оси стержня.
С учетом (3) и (4) можно записать


.

(5)

Для любого сечения стержня могут быть записаны интегральные условия


,

(6)

,

(7)

где .
Подставляя выражение (5) в (6) и проведя интегрирование, определяются осевые деформации стержня:


.

(8)

Проводя аналогичные операции с выражениями (5) и (7):


,

(9)

где  – осевой момент инерции стержня относительно оси z.
С учетом того, что  получаем окончательное разрешающее уравнение для оси стержня:


.

(10)

Пусть , тогда


.

(11)

Граничные условия задачи:


при :, ;при :, .

(12)

Для возможности задания граничных условий применительно к задаче, уравнение (11) дифференцируется дважды по x:


.

(13)

Решение данного уравнения аналитически не представляется возможным даже в случае значительных упрощений, вследствие его структуры решение удобно произвести методом конечных разностей, интегрирование проводится методом Симпсона.
Для варианта закрепления «защемление-шарнир» граничные условия примут вид:


при : ,;при : , .

(12)

Для варианта закрепления «защемление-защемление» граничные условия примут вид:


при : , ;     при : ,.

(12)

Далее рассматриваются задачи ползучести стержня из эпоксидной смолы ЭДТ-10. При этом исходные данные для параметров ползучести взяты из работы [2]. Исходные данные: , , , ,,, , , . Потеря устойчивости наступает через 1 час 32 мин.
Результаты расчетов представлены на рисунках 2÷3. Положительным напряжениям соответствует сжатие.
Как видно из графиков, в образце с течением времени ось стремится принять форму полусинусоиды.

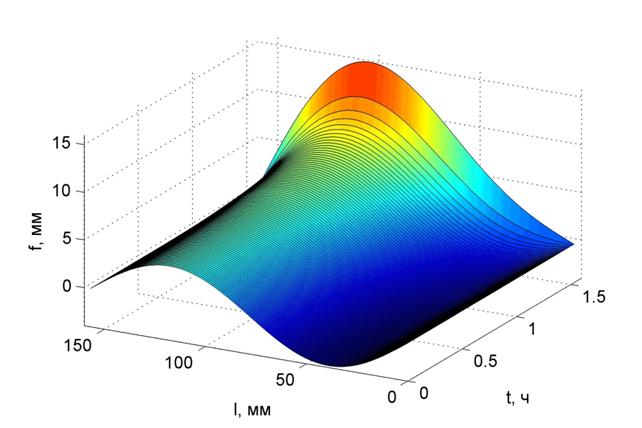

Рис.2. Рост стрелы прогиба во времени в стержне

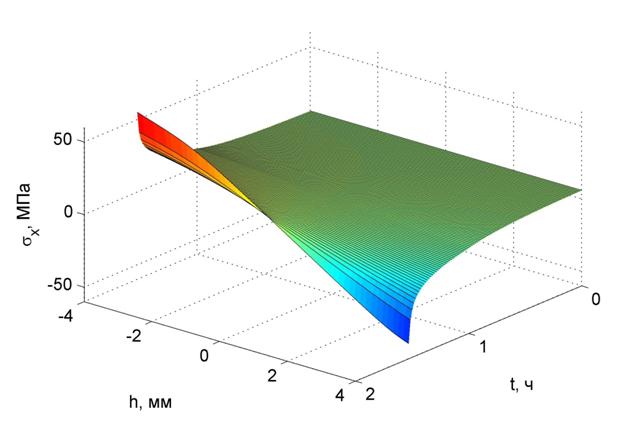

Рис.3. Рост напряжений в сечении стержня при x=l/2



Литература:
1. Андреев В.И. Устойчивость полимерных стержней при ползучести: дис. … канд. техн. наук. – М., 1967.
2. Бабич В.Ф. Исследование влияния температуры на механические характеристики полимеров: дис. … канд. техн. наук. – М., 1966.
3. Вольмир А.С. Устойчивость деформируемых систем. – М.: Наука, 1975.
4. Языев С.Б. Устойчивость стержней при ползучести с учетом начальных несовершенств: дис. … канд. техн. наук. – Ростов-н/Д, 2010.
