Проблемы определения остаточного ресурса технического состояния закрытых водосбросов низконапорных гидроузлов

Аннотация

М.А. Бандурин

Дата поступления статьи: 26.02.2014

Большинство длительно эксплуатируемых гидротехнических сооружений России находится неудовлетворительном в состоянии, требующем модернизации и реконструкции. В постановке эксперимента ставилась задача определить остаточный ресурс, а именно степень надежности сооружения технического состояния за период эксплуатации, более 60 лет, при различных видах дефектов и повреждений, а также оценивался оста-точный ресурс. Отмечается одновременное возрастание нагрузки на стареющие гидротехнические сооружения, что при отсутствии необходимых квалифицированных кадров и технической ремонтной базы неизбежно приведет к росту числа аварий, обусловленных эксплуатационными причинами.

Ключевые слова: водопроводящие сооружения, закрытые водосбросы низконапорных гидроузлов, моделирование, техническое состояние, остаточный ресурс.

05.23.01 - Строительные конструкции, здания и сооружения

В настоящее время более 80% водопроводящих сооружений отработали значительно свой нормативный срок эксплуатации. В то же время отмечается одновременное возрастание нагрузки на стареющие гидротехнические сооружения, что при отсутствии необходимых квалифицированных кадров и технической ремонтной базы неизбежно приведет к росту числа аварий, обусловленных эксплуатационными причинами.
На низконапорных гидроузлах закрытые водосбросы применяют в основном для пропуска расходов, не превышающих 100 м3/с. Среди таких водосбросов наиболее широко распространены конструкции сифонного, ковшового и шахтного типов. Сооружение возводят из пяти типов унифицированных изделий. К недостаткам конструкции сооружения относятся трудность обеспечения высокой степени герметичности соединения напорных труб в реальных условиях строительства и эксплуатации, а также цикличность работы [1].
Функции водоприемника в сооружении выполняет шахта, верхнюю кромку которой располагают на отметке нормального подпорного уровня.
К дефектам строительства можно отнести [2], что на некоторых элементах сооружения произведена некачественная заделка швов, что также явилось одной из причин размыва грунта и появления пазух. Недостаточное уплотнение насыпи и отсутствие подготовки привело к частичному или полному разрушению крепления нижнего бьефа ряда сооружений.
Выявление причин, влияющих на состояние сооружений на пересечениях, поиск методов расчета и неразрушающих способов контроля по оценке их работы, продлению срока службы и т.п. является первостепенной задачей на современном этапе [3].
В последние годы при оценке остаточного ресурса сооружений водохозяйственного комплекса широкое распространение получила интегральная оценка риска аварии [4, 5]:
Rа<0,15 – нормальный уровень безопасности, степень риска аварии малая;
0,15<Rа<0,30 – пониженный уровень безопасности, степень риска аварии умеренная;
0,30<Rа<0,50 – неудовлетворительный уровень безопасности, степень риска аварии большая;
Rа>0,50 – опасный уровень, аварийная ситуация.
Остаточный ресурс водопроводящих сооружений позволяет установить безопасный срок их эксплуатации без ограничений или с ограничениями, либо принять решение о ремонте или ликвидации сооружений и части его элементов [6].
Остаточный ресурс для безопасной эксплуатации водопроводящих сооружений определяться на основании системного анализа с разработкой структурной схемы динамической системы, имеющей ряд подсистем. Основным свойством, определяющим ресурс системы, является надежность ее элементов, т.е. надежность и безотказность работы в течение определенного срока эксплуатации. Надежность и безотказность работы системы в целом определяется из условия, что каждый элемент системы может находиться в одном из двух состояний – работоспособном или отказа [7, 8].
Работоспособность (коэффициент надежности) подсистемы Rn.c., определяется из выражения:
где  – общий физический износ (отказ) подсистемы, который определяется по формуле:
 – физический износ сооружений подсистемы j-го вида;
 – коэффициенты влияния j-х видов сооружений на состояние других;
m – общее количество видов сооружений в подсистеме [9].
Физический износ сооружений подсистемы определяется из выражения:
где  – физический износ участка сооружения; Рi– размеры (площадь или длина) поврежденного участка, м2 или м; Pk – размеры всей конструкции, м2 или м; n – число поврежденных участков.
Оценки вероятности (1) работоспособного состояния системы , структурная функция которой выражена через минимальные пути и минимальные сечения, определяются из соотношения:
 (1)
где qi – вероятность отказа i-ой подсистемы; ri – вероятность безотказной работы i – ой подсистемы; Р – количество всех путей; k – количество всех сечений.
Определим остаточный ресурс (2) водопроводящих сооружений    (2)
где 0,75 – минимальное значение коэффициента надёжности сооружений; – коэффициент скорости физического износа сооружения, %, определяемый по формуле:
На рис. 1, 2 показано моделирование эксплуатации закрытых водосбросов с учетом статических и динамических нагрузок [10, 11, 12].

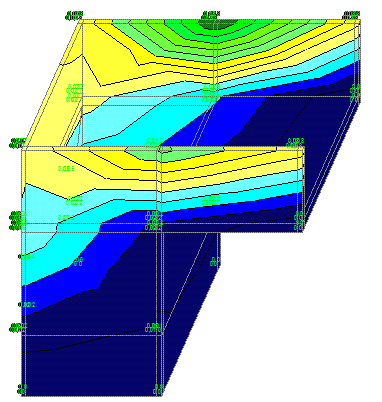

Рис. 1. Эпюра напряжений от статических нагрузок

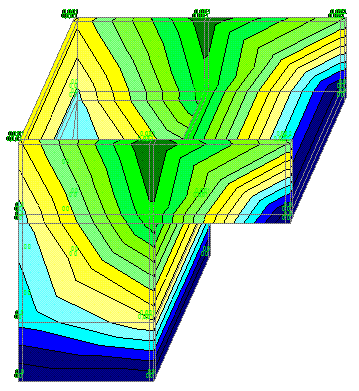

Рис. 2. Эпюра напряжений от динамических нагрузок

Выводы:
1. Разработана концепция оценки остаточного ресурса водопроводящих сооружений на примере закрытых водосбросов, основанная на моделировании процесса нагружения.
2. Одной из злободневных задач в настоящее время в сфере обеспечения безопасности длительно эксплуатируемых водопроводящих сооружений является оценка остаточного ресурса.
3. Представленная технология оценки остаточного ресурса, основанная на имитационном статистическом моделировании, позволяет учитывать случайный характер изменения во времени силовых воздействий на конструкцию, прочностных свойств, процессов деградации расчетных элементов и индивидуальных особенностей сооружения.
4. Допустимые вероятности опасных отказов должны быть установлены на основании комплекса расчётно-экспериментальных исследований.
