Нейросетевая система отслеживания местоположения динамического агента на базе квадрокопетра

Аннотация

Д. Сайфеддин, А.Г. Булгаков, Т.Н. Круглова

Дата поступления статьи: 27.02.2014

это статья посвящена решением задачи идентичности агентов обследуюмых с помощью квадрокоптера используя системы технического зрения. Определение местности желаемого агента осуществляется с помощью нейронных сети обучающихся на основе временных рядов и индикаторов

Ключевые слова: прогноз местности, планирования траектории, квадрокоптер, нейронные сети

05.13.01 - Системный анализ, управление и обработка информации (по отраслям)

05.13.18 - Математическое моделирование, численные методы и комплексы программ

Корректная экстраполяция характера развития любого процесса базируется на информации о его поведении в предшествующий период времени и значении актуальных параметров. В технических областях прогнозирование значений параметров системы выражается и оценивается с помощью соответствующих уравнений. Процесс их решения может оказаться очень сложным и долгим, требующимвысокой производительности вычислительных устройств. При этом используются различные алгоритмы приближения[1], построение которыхтакже может быть трудоемкой задачей.
Процесс прогнозирования состояния технической системы  обычно связан с созданием модели предсказываемого события. Ее применение позволяет сократить время на решение уравнений, но, в силу неизбежной неполной адекватности реальности, приводит к отклонениям расчетных значений параметров от действительных.
В последнее время для оценки оперативной ситуации в окружающей среде, слежения за развитием различных динамических процессов все более широкое применение находят малогабаритные летательные аппарату,  квадрокоптеры. Они оснащаются различными измерительными устройствами, сенсорами и датчиками, к числу которых относятся и видеокамеры [2]. Применительно к задаче отслеживания мобильного агента, определение местоположения динамического объекта [3,10], в зависимости от предыстории и текущих состояний, с учетом оптических шумов, является актуальной задачей прогнозирования.
Оптические шумы могут возникнуть в процессе полета квадрокоптера из-за постоянного изменения освещенности,калибровки камеры [4], дальности полета аппарата, а также из-за возможности наличия идентичных агентовв зоне местонахождения первичного агента. Дилемма идентичности может вызвать проблему локального минимума, при которой квадрокоптер окажется в состоянии неопределенности.
Вданной статье предлагается математическая модель для решения дилеммы идентичности с помощью привязки нейронных сетей к предыстории характера движениямобильного агента для того, чтобы прогнозировать значения его координат в случае изменения состояний полета квадрокоптера или появления оптических шумов.
В реальном времени агент может двигаться по любым известным законам движения, однако могут возникнуть случайные и непериодические процессы. Случайные процессы являются редкими, если учитывать, что, квадрокоптер обычно ведет наблюдение в четко организованных средах(например, трассы, стадион, границы завода и т.д.).
Опыты использования нейтронных сетей для проведения прогнозирования потоков информации в разных отраслях (биология, экономика, техника и технология) показали различные уровни успеха.[5-8,11]. Можно сразу отметить, что бесспорное преимущество нейросетейзаключается в том, что они могут автоматически адаптироваться к новым условиям, базируясь наполученныхдо этого данных. При возникновении случайных процессов движения нейронная сеть характеризуетсянадежностью в обучении и способностьюобнаруживать скрытые зависимости в динамике развития процесса,что позволяет эффективно использовать еедля его экстраполяции. Нейронная сеть не является жесткой неизменной моделью. Это своего рода черный ящик, который способен адаптироваться к текущей ситуации, что и оправдывает привязку нейронных сетей к решению задачи определения местоположения агента.
Координаты положения агента изменяются во времени, следовательно, характеристика определения его местоположения является динамической. Конечно, значения координат также могут быть под влиянием и других факторов, а нетолько времени, но, в качестве ограничения, задача сводится к временному ряду, который отражает дискретные значения параметров из предыстории развития процесса. Путем специальной выборки из данных дискретных значений можно получить непрерывную функцию движения.
Для временных рядов прогнозированиеобычно имеет место, когда значения переменных функции движения варьируются в равноудаленных промежутках времени, тогда можно попытаться спрогнозировать развитие значений на основе предшествующих им показателей. В этом случае временной ряд должен быть достаточно плотным.
Важная информация может быть добавлена к временному ряду с помощью так называемых интервенционных переменных или индикаторов вмешательства, которые представляют информацию о временных рядах, т.е.информацию о периоде или среде, в которых  осуществляется прогнозирование.
Прогнозирование временных рядов осуществляется путем обучения нейронной сети. Процесс обучения происходит в выбранном ограниченном времени. Данные о характере предшествующего развития процесса и соответствующих значениях параметров поступают на входы нейронной сети, а прогноз представляется в виде выходов сети (рис.1.).

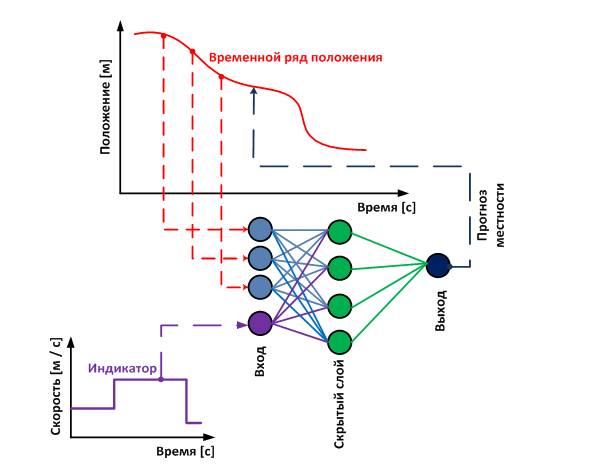

Рис.1. Определение местоположения агента с помощью нейронных сетей.

Для полного изучения регистра предшествующих данныханализинформацииосуществляется в соответствии со специальным временным графиком, так чтобы планомерно использовать всю доступную  информацию.

Результаты моделирования
Если считать, что агент движется по синусоидальному закону, то характеристику его движения можно описать с помощью следующего выражения для временного ряда положения агента, в котором коэффициенты выбраны произвольно:

(1)

где время.
Идеализированный временной ряд положения агента представлен на рис.2. В качестве основного показателя принимаем значение периода повторяемости движения.

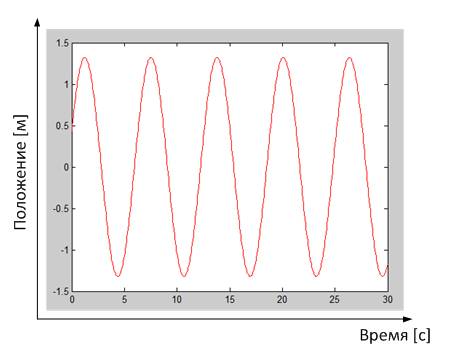

Рис. 2. Идеальный временной ряд движения агента.

Реальный временной ряд положения агента с учетом шумов можно получить на основе следующей зависимости:

(2)

гдереальный временной ряд положения агента и  функция для произвольного выбора значения времени.
Тогда временной ряд положенияагента принимает вид, представленный на  рис. 3.

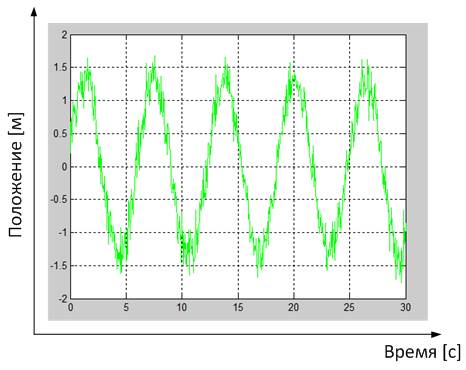

Рис. 3. Реальный временной ряд движения агента.

Учет шумов необходим для приближения прогноза определения местоположенияагента к реальному, что обеспечивает функция произвольного выбора значения времени, которая устраняет монотонность изменения коэффициентов,полученых выражением (1).
Обучение нейронной сети осуществлялось на основе 12 нейронов, используемых для формирования входа,и 15 нейронов, составляющих один скрытый слой.  Выход нейронной сети характеризует местоположение агента.Результат определения местоположения показан на рис. 4.

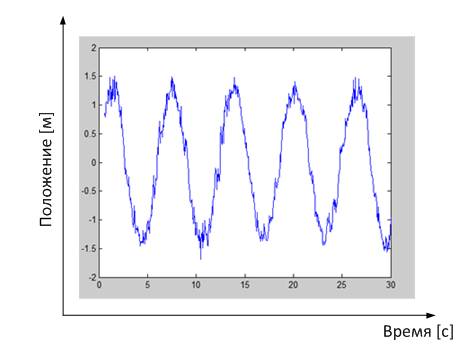

Рис. 4. Определение местоположения агента с помощью нейронных сетей.

Из рис.4. видно, что нейронная сеть смогла определить место агента, движущегося по заданному закону с учетом непериодических шумов без дополнительных вспомогательных данных в течение движения агента. Результаты моделирования являются надежными, чтоподтверждают сравнительные результаты (рис.5) и диаграмма отклонения нейронной сети от желаемой траектории (рис.6).

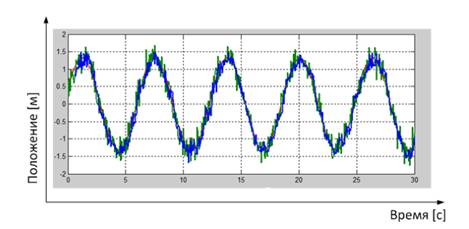

Рис. 5. Сравнительные результаты.

Красная кривая – идеальный временной ряд, зеленая кривая- реальный временной ряд, синяя кривая- прогноз местоположения агента

В реальном времени агент имеет простейший характер движения, определяемый с помощью различных факторов. Например, можно считать, что движение машины по трассеотражается однозначной математической моделью, и прогнозирование ее движенияв процессе отслеживания не составляет труда, что уменьшает затраты временина проведение анализа предшествующих текущему моменту времени значений параметров движения и облегчает обучение нейронной сети.
Что касается быстродействия обучения сети по выражению (1), то местоположение агентабыло определено за 20 итераций.

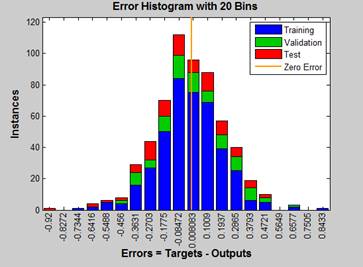

Рис. 6. Диаграмма отклонения нейронной сети от желаемой траектории.

Рис. 6 показывает три основных параметра обучения нейронной сети [9].

• Training: Набор примеров, используемых для обучения и определения весов из классификатора;
• Validation:Набор примеров, используемых для настройки параметров из классификатора;
• Test:Набор примеров, используемых только для оценки производительности в полностью указанномклассификаторе.

Алгоритм определения местоположенияагента с помощью нейронных сетей может быть использован также для решения проблемы идентичных агентов, попавших одновременно в объектив камеры, в случае планирования траектории на базе системы технического зрения.  Кроме того, данный алгоритм был применен для прогнозирования местоположенияагента по случайным затухающим и линейным законам движения. Результаты представлены на рис. 7 и рис. 8, соответственно.

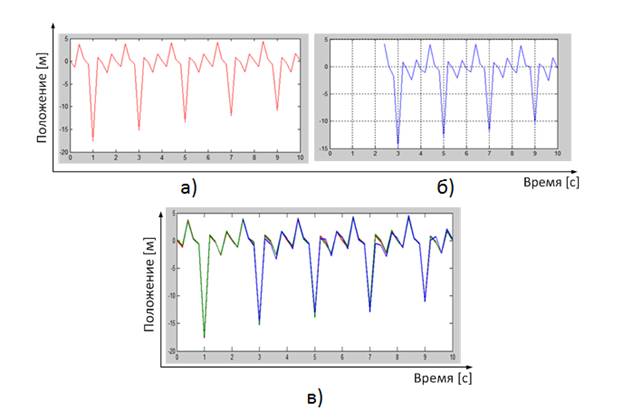

Рис. 7. Прогноз местоположения агента по случайному закону движения.

а) идеальный временной ряд движения агента по затухающему закону, б) прогноз местоположения агента по затухающему закону, в) сравнительные результаты прогноз местоположенияагента по затухающему закону
красная кривая – идеальный временной ряд, зеленая кривая- реальный временной ряд, синяя кривая- прогноз местоположения агента

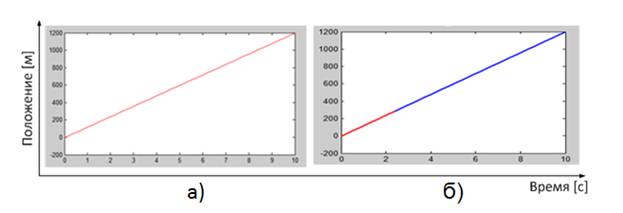

Рис. 8. Прогноз местоположения агента по линейному закону движения. Красная кривая – идеальный временной ряд, синяя кривая- прогноз местоположения агента
