Оптимизационный метод статического расчета строительных конструкций с применением вероятностных законов с ограничениями

Аннотация

Д.Б. Демченко, В.Е. Касьянов

Дата поступления статьи: 30.04.2013

Рассматривается анализ применения метода Н.С. Стрелецкого для статического расчета строительных конструкций. Предлагается на основе вероятностно-статистического метода Н.С. Стрелецкого вместо нормальных законов для действующих напряжений и прочности применять законы со сдвигом, в частности, закон Вейбулла с тремя параметрами и Фишера-Типпета. Предлагается выполнить переход к параметрам совокупности конечного объема, что позволит повысить точность расчета вероятности безотказной работы и предлагаемого вероятностного запаса прочности, а также оптимизировать величину вероятности безотказной работы строительных конструкций

Ключевые слова: оптимизация, расчет, конструкции, сталь, выборка, вейбулл, фишер-типпет

05.23.01 - Строительные конструкции, здания и сооружения

В 40-х годах XX века советский ученый, чл.-корр. АН СССР Н.С. Стрелецкий [1] внес предложение перейти от метода расчета строительных конструкций по допускаемым напряжениям к вероятностно-статистическому методу.

Величина вероятности отказа в случае нормального закона (по методу Н.С. Стрелецкого) определяется по формуле (1):

  .  (1)

Усовершенствовать метод Н.С. Стрелецкого и более точно определять вероятность безотказной работы строительных конструкций возможно, если вместо нормального закона применять законы со сдвигом, например, закон Вейбулла с тремя параметрами, имеющий одним из параметров – сдвиг кривой плотности распределения.

Рис. 1. – Плотности распределений Вейбулла с тремя параметрами для действующих напряжений и прочности

- запас прочности по экстремальным значениям напряжения и прочности

Применение закона Вейбулла с тремя параметрами для действующих напряжений и несущей способности, полученные по выборочным данным, представлены на рис.1. В случае определения параметра сдвига (максимального значения) для действующих напряжений можно использовать закон Вейбулла [2]:

  ,  (2)

при этом значения вариационного ряда следует умножать на (-1).

Также возможно применение распределения Фишера-Типпета [3,4]:

  .  (3)

Для применения законов Вейбулла (2) или Фишера-Типпета (3) имеется физическое обоснование, состоящее в том, что не может быть нулевой или близкой к ней прочности конструкции (иначе разрушение происходило бы от собственного веса). В случае, когда рассматриваем действующие напряжения, а именно ограничение по максимальной величине напряжений или сдвиг распределения справа – для них обусловлены ограничения размеров конструкции природными нагрузками (ветер, снег, гололед и т.п.). Действующие факторы должны задаваться их вероятностью распределения.

Если представить на одном графике вероятность распределения для действующих напряжений и несущей способности для генеральных совокупностей конечного объема (далее совокупностей) [5], то этот график примет вид (рис.2).

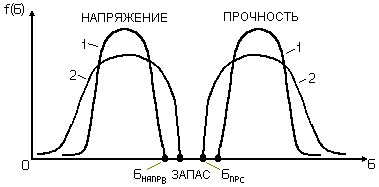

Рис. 2. – Распределение напряжения и прочности:

1 – выборки; 2 – совокупности

Для обеспечения безаварийной работы конструкции предлагается неравенство:

,

где - вероятностный запас прочности по выборочным данным напряжения и прочности ;

- вероятностный запас прочности по совокупностям конечного объема.

Вероятностный запас прочности для совокупности можно принять по аналогии с расчетом по предельным состояниям [6,7].

Для случая пересечение кривых распределения для совокупностей приведет к появлению величины вероятности отказа Q или вероятности безотказной работы P=1-Q.

Тогда возникает необходимость оптимизации вероятности безотказной работы P (рис.3). Из рис.3 видно, что кривая растет с увеличением P, а затраты в эксплуатации, связанные с отказами строительных конструкций снижаются. Суммарные затраты получаются сложением ординат для и ; в итоге кривая будет иметь вогнутость, а минимум будет соответствовать .

Для строительных конструкций рассмотрим случай .

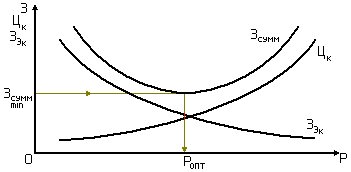

Рис. 3. – Оптимизация вероятности безотказной работы Р:

- критерий оптимизации Р; - цена конструкции;

- затраты на эксплуатацию конструкции.

При пересечении левой и правой ветвей плотностей распределения напряжения и прочности рассматривается левая часть графика на рис.4.

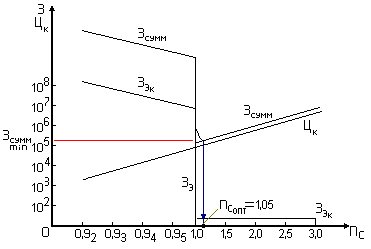

Рис. 4. – Оптимизация вероятности безотказной работы Р

и вероятностного запаса прочности для строительных конструкций

Кривая эксплуатационных затрат в этой части располагается существенно выше, для чего используется логарифмическая шкала. В правой части графика, начиная с суммарные затраты имеют точку минимума, лишь на 5% превышая (эти 5% учитывают точность приборов и инженерных расчетов), т.е. .

В данном случае эксплуатационные затраты не учитывают отказы строительных конструкций, а включают в себя лишь затраты на обслуживание (осмотр, окраска и т.д.).

Изложенный метод статического расчета несущей способности строительных конструкций в вероятностном аспекте с применением закона Вейбулла с тремя параметрами с ограничениями (сдвиг распределения слева для несущей способности, справа для действующих напряжений) и с переходом от выборки к совокупности [8-10] позволяет повысить точность расчета вероятности безотказной работы и вероятностного запаса прочности, а также оптимизировать величину вероятности безотказной работы строительных конструкций.
