Акустический способ контроля электрохимических процессов

Аннотация

Д.М. Кузнецов, В.Л. Гапонов, М.С. Коробков, П.Н. Козаченко

Дата поступления статьи: 20.03.2014

Проведены исследования термопрочности стеклоуглерода — одного из наиболее перспективных углеродных материалов, применяющихся при производстве люминофоров и полупроводниковых материалов, оптических монокристаллов и т.д. Целью данной работы являлось изучение поведения стеклоуглерода в ходе термоциклических испытаний. В качестве метода диагностики зарождения и развития микротрещин был использован прием сигналов акустической эмиссии. Показано, что при нагревании в образцах стеклоуглерода наблюдается интенсивное движение дислокаций при термоциклическом воздействии, отражаемое в сигналах акустической эмиссии. Установлено, что суммарное количество импульсов акустической эмиссии при нагревании выше, чем при охлаждении образца, что свидетельствует о накоплении повреждений в структуре при термоциклической обработке стеклоуглеродных образцов. Также установлено, что кривые накопления дефектов, отражаемые импульсами акустической эмиссии, различаются на стадии нагрева и охлаждения. Предложено использовать кривую суммарного счета импульсов акустической эмиссии в качестве возможного предвестника разрушения при нагревании стеклоуглеродного изделия.

Ключевые слова: акустическая эмиссия, электроосаждение, активность АЭ, дистанционный контроль

01.04.06 - Акустика

В настоящее время процесс электролиза относится к числу наиболее изученных технологических процессов. Контроль над процессом ведется по электрическим составляющим, таким как, плотность и сила тока, расходная мощность, падение напряжения в ячейке и т.д. Для определения динамики осаждения материала на электроде используют расчеты на основе законов Фарадея, дающие оценочные значения. Применение других методов мониторинга процесса затруднено в силу неопределенности и многообразия свойств электролизного раствора/расплава и конструкции электролизных ячеек. В то же время экспериментальные исследования [1 — 4] показывают, что многие явления, такие как плавление, кристаллизация, химические реакции, протекающие в жидкой среде, сопровождаются высокочастотным акустическим излучением (акустической эмиссией (АЭ)). Эффективность метода АЭ установлена не только для исследования гетерофазных процессов [5 — 8], но даже в случае протекания гомогенных жидкофазных химических реакций [9 — 11]. Процесс электролиза по своей природе относится к гетерофазным процессом, что предопределяет неизбежность индуцирования акустических сигналов [12, 13], прежде всего, на границе раствор/электрод. Также акустическими эффектами могут сопровождаться такие часто сопутствующие электролизу процессы, как газовыделение, растрескивание материала анода, осаждение шлама.
Целью данной работы являлось изучение явления АЭ при электролизе системы с минимально возможными акустическими загрязнениями, т.е. при электролизном процессе без образования газовой фазы, и визуального изменения  структуры анодного электрода. С этой целью в качестве объекта исследования рассмотрен электролиз водного раствора сульфата меди CuSO4 с массивными медными анодом и катодом. Стандартный потенциал меди Cu/Cu2 + E0 = + 0,337 В, т. е. значительно больше, чем потенциал процесса восстановления молекул воды E0 = –0,83 В. Поэтому при электролизе нейтрального раствора CuSO4 на катоде не происходит выделение газовой фазы, а наблюдается разряд ионов Cu2+ и выделение меди. На аноде протекает противоположный процесс — окисление металла меди, так как потенциал меди много меньше потенциала окисления воды, а тем более – потенциала окисления иона SO42–. Таким образом, при электролизе CuSO4 с медными электродами в качестве гетерогенных процессов остаются следующие: на катоде осаждается чистая медь — происходит восстановление катионов меди из раствора, а примеси остаются в растворе и, одновременно, — растворение (окисление) металла анода и переход его в раствор.


рис1

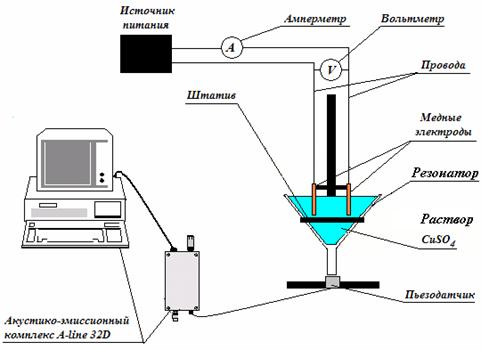

Рис. 1. Схема установки с одним резонатором


Экспериментальная часть. Схематично установка показана на рис. 1. Эксперименты проводились в электролизной ячейке-резонаторе, имеющей форму воронки диаметром 210 мм и высотой 115 мм. Концентрация раствора, площадь поверхности электродов, состояние поверхности электродов, протяженность во времени, значения токовой нагрузки, напряжения и начальной температуры были максимально возможно равными во всех экспериментах. Для минимизации возможности образования газовой фазы на прием и регистрацию сигналов АЭ в первоначальной стадии экспериментов катод и анод были изготовлены из меди сорта М1ф, химический состав которого представлен в табл.
Таблица
Химический состав анода и катода


Марка
меди

Cu+
Ag

Примеси, не более (%)

%

Bi

Sb

As

Fe

Ni

Pb

Sn

S

Zn

O

P

М1ф

99,90

0,001

0,002

0,002

0,005

0,002

0,005

0,002

0,005

0,005

-

0,04

Медные электроды погружались в 0,2H раствор CuSO4, на клеммы подавался постоянная разность потенциалов. При этом измерялись следующие параметры акустической эмиссии, рис. 2.
Длительностьэлектрического сигнала АЭ [сек] — время нахождения огибающей электрического импульса АЭ над порогом ограничения. Диапазон изменения 10-4...10-8 сек.
Время нарастания Дтн [сек] — промежуток времени между появлением огибающей импульса АЭ над порогом ограничения и достижением огибающей ее максимальной амплитуды.
Суммарный счет АЭ N[имп.] — число зарегистрированных превышений импульсами АЭ установленного уровня дискриминации (ограничения).
Выбросы АЭ [имп.] количество осцилляций, превышающих установленной уровень дискриминации в период нахождения огибающей электрического импульса АЭ над порогом ограничения.
Активность АЭ N [имп./сек] — производная по времени суммарного счета АЭ. Диапазон изменения 0 ... 1015 [имп./сек].
Энергияэлектрического сигнала АЭ Ec[Дж] — измеренная площадь под огибающей электрического сигнала АЭ. Диапазон изменения 10-9...10-5 Дж.


Безымянный

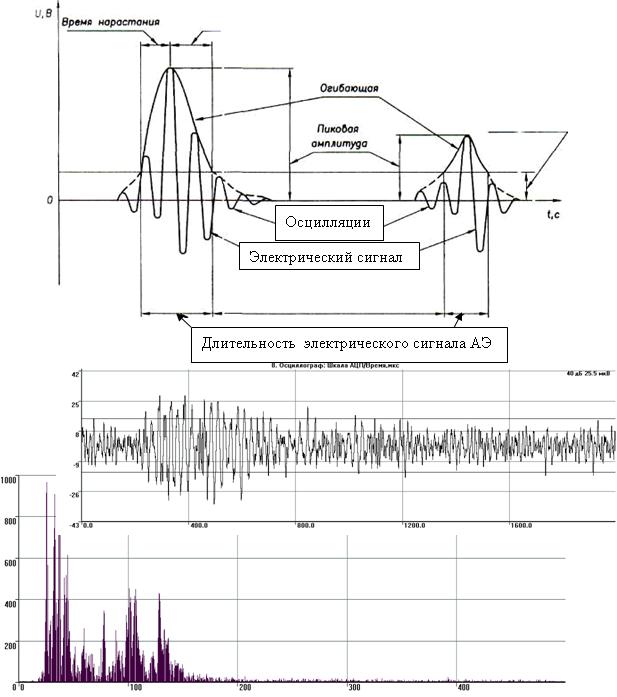

Рис.2. Основные регистрируемые параметры АЭ. Форма и частотный спектр  сигнала акустической эмиссии


Изучение индуцируемых сигналов АЭ в процессе электролиза  проводилось с применением акустико-эмиссионного комплекса A-Line 32. Комплекс A-Line 32 представляет собой многоканальную систему регистрации АЭ событий и позволяет проводить параллельно до 8 экспериментов. Частотный диапазон используемых пьезодатчиков составлял 100 — 500 кГц.
Обсуждение результатов. С момента начала процесса электролиза, под действием внешнего электрического поля, положительно заряженные ионы меди движутся к катоду и восстанавливаются на нем по схеме:
{Cu 2+ }aq + 2e- → [Cu] + aq,
выделяя следовые количества металлической меди, однако, при этом не регистрируются сигналы АЭ. Следовательно, можно утверждать, что акустическая чувствительность системы достаточно ограничена и особо тонкие и медленно протекающие электрохимические процессы находятся вне пределов регистрации сигналов АЭ. Лишь спустя 10 — 15 сек (рис. 3.) наблюдается постепенное увеличение активности сигналов АЭ. Это явление можно интерпретировать как постепенное увеличение поверхности реакционной зоны электрохимического процесса, поскольку коррозия анода увеличивает поверхность взаимодействия ионов SO42– с атомами  Cu. Однако, затем, по достижении максимума (примерно на 30 — 40 сек) наблюдается снижение активности сигналов АЭ. В то же время следует отметить достаточно увеличивающийся неравномерный характер динамики изменения акустических сигналов (рис. 3), наряду с сигналами достаточно высокой энергии и амплитуды наблюдались сигналы на пределе чувствительности аппаратуры.
Постепенное снижение активности сигналов АЭ по мере прохождения процесса электролиза системы Cu|CuSO4|Cu сопровождается также некоторым  снижением величины тока, пропускаемого через электролитическую ванну, несмотря на то, что напряжение на клеммах электрованны поддерживалось постоянным. Процесс снижения активности АЭ может быть интерпретирован постепенным снижением скорости электрохимического процесса, в частности, вследствие электрохимической поляризации электродов, т. е. отклонением потенциала электрода от его равновесного значения. То, что при окислении анода выполненного из меди сорта М1ф, имеют место и частичная химическая поляризация и концентрационная поляризация, свидетельствует как внешний вид медного анода, так и образование некоторого количества шлама на дне ванны.


рис3

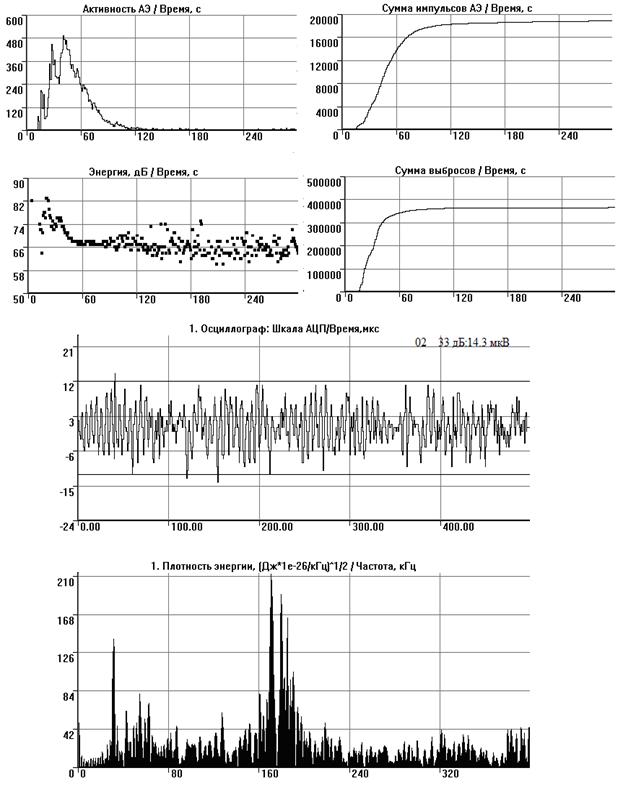

Рис. 3. Изменение ряда параметров акустической эмиссии, а также формы и частотного распределения  сигнала  АЭ в процессе электролиза системы Cu|CuSO4|Cu

Известно, что поведение примесей анодной меди при осуществлении электролитического процесса Cu|CuSO4|Cu определяется их положением в ряду напряжений. Содержащиеся в медном аноде сорта М1ф сравнительно небольшие количества Pb и Sb образуют нерастворимые в сернокислом растворе сульфат свинца PbS04 и метаоловянную кислоту H2SnO3 соответственно. Электроотрицательные примеси на медном катоде в условиях электролиза меди практически не осаждаются и постепенно накапливаются в электролите, этот процесс, а также эффект концентрационной поляризации снижают скорость электролиза. Накопление в электролите сульфатов железа, никеля и цинка (табл.) снижает концентрацию в электролите сульфата меди. Кроме того, как известно, участие электроотрицательных металлов в переносе тока через электролит усиливает концентрационную поляризацию у катода. Снижение скорости электролиза, соответственно приводит к постепенному снижению активности сигналов АЭ, тем не менее, испускание сигналов АЭ имеет место вплоть до окончания процесса, рис 3.
Следует указать, что образование шлама также снижает чувствительность акустической системы, потому что шлам скапливается на дне электролизной ячейки-резонатора, имеющей форму воронки, непосредственно над пьезодатчиком. Причина образования шлама, помимо образования нерастворимых соединений примесей медного анода может быть связана и с частичным переходом меди в шлам. В начальный момент вблизи анода в растворе соотношение двух- и одновалентной меди соответствует константе равновесия. Однако вследствие большего заряда и меньшего ионного радиуса скорость перемещения двухвалентных ионов к катоду превышает скорость переноса одновалентных ионов. В результате этого в прианодном слое концентрация ионов Си2+ становится выше равновесной и реакция  начинает идти в сторону образования тонкого порошка меди, выпадающего в шлам. Поскольку в схеме, представленной на рис. 1, не локализован источник сигналов АЭ, то для более достоверного понимания процесса, электролизная ячейка была конструктивно изменена следующим образом, рис. 4.
Анод и катод помещались в индивидуальные ячейки, которые были соединены соляным мостиком. Ячейки также представляли собой резонаторы, имеющие форму воронки диаметром 210 мм и высотой 115 мм. Длина соляного мостика подбиралась в первую очередь из соображений акустики: сигналы АЭ, сопровождающие анодный/катодный процесс, затухали, не достигая пьезодатчика на дне воронки-резонатора катодного/анодного процесса. Таким образом, при регистрации электролиза в чистом виде регистрировалась АЭ анодного процесса и независимо от неё АЭ катодного процесса. Вышеизложенная схема позволила получить акустико-эмиссионные данные при проведении электролиза с нерастворимым анодом, при изменении состава и температуры электролита, а также при переполюсовке электродов в процессе электролиза.


рис3

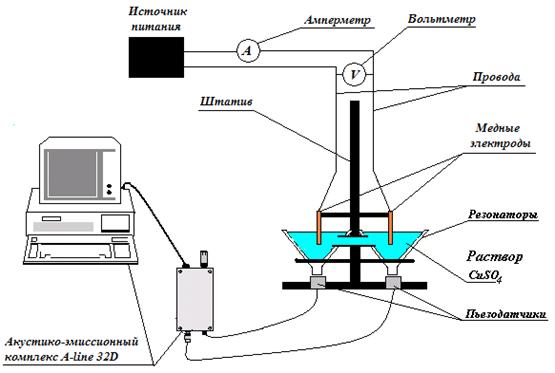

Рис. 4. Установка с двумя резонаторами


Вывод. Проведённые исследования по применению метода акустической эмиссии при электрохимическом осаждении показали перспективность данного направления в первую очередь как альтернативного метода контроля скорости процесса электролиза. Потенциальное направление дальнейшего изучения явления АЭ при электролизе может быть направлено на получение корреляционной связи суммарного счета сигналов АЭ и толщины осаждённого металла. Связь параметров акустической эмиссии (суммарный счёт, амплитуда импульсов) носит сложный характер, тем не менее, данный подход является перспективным в виду высокой чувствительности метода АЭ и возможности работы в реальном масштабе времени.
