Имитационное моделирование как средство подготовки водителей

Аннотация

В.В. Надвоцкая, Т.В. Котлубовская

Дата поступления статьи: 10.06.2014

Рассматривается основное содержание метода имитационного моделирования в рамках разработки программного комплекса средствами объектно-ориентированного программирования и применения средств создания и редактирования трёхмерной графики и анимации. Программная анимация выполнена на основе ГОСТ Р 52289-2004, Правил дорожного движения, заданных характеристик движения автомобилей, параметров проезжей части. Предназначена как для групповых, так и индивидуальных занятий.

Ключевые слова: качественный анализ, имитационное моделирование, среда разработки, программная анимация, дорожно-транспортная ситуация, точность масштабирования

05.13.01 - Системный анализ, управление и обработка информации (по отраслям)

05.13.18 - Математическое моделирование, численные методы и комплексы программ

Введение

Проблема безопасности дорожного движения является неотъемлемой частью более общей проблемы организации дорожного движения. Обучение в автошколах основано на вербально-деятельностном подходе, при этом задачей является проработка элементов, важных для понимания основных правил и существенных причинно-следственных связей, чтобы в общей системе знаний не образовывались незаполненные пустоты. Существующие автосимуляторы и имитаторы дорожно-транспортных ситуаций как персонифицированные программные комплексы для автошкол, ориентированные на конкретную программу обучения, не соответствуют поставленной задаче и структуре занятий. Создание образовательных комплексов на основе имитационного моделирования является актуальной научно-образовательной задачей. Метод исследования, использующий модель, с определенной точностью описывающий реальную систему, дает возможность детального представления дорожно-транспортных ситуаций [1-3].
Имитационное моделирование
Алгоритм разработки комплекса представляет собой порядок действий: разработка модели для имитации, условий для моделирования, определение количества моделей, выбор программных средств, реализация функционирования моделей (анимация), проверка выполнения начальных условий для эффективной имитации, реализация различных сценариев в рамках работы каждой модели.
Модель представляют собой систему, предоставляющую визуализированную информацию и возможность манипулирования множеством данных, разработки сценариев дорожно-транспортных ситуаций с принятием решений на основе фактов и заданных правил.

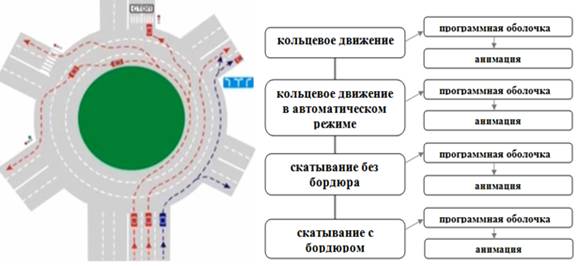

Рис. 1 - Разработка моделей интерактивного комплекса


Для построения модели авторы используют следующие начальные условия - разметка дороги (заданные геометрические размеры), дорожные знаки, количество полос, максимальное количество автомобилей-участников движения, ГОСТ Р 52289-2004 (Технические средства организации дорожного движения, ширина полос движения), Правила дорожного движения (рис.1) [4, 5].
В интерактивном комплексе реализовано четыре модели  в виде программных оболочек, в результате выполнения которых включается программная анимация (рис.1). Каждая модель разрабатывалась для определенного раздела и конкретной темы образовательной программы («Отработка маршрута», «Паркинг», «Начало движения, маневрирование», «Применение аварийной сигнализации и знака аварийной остановки»). Модели предоставляют возможность проработки следующих видов вождения: кольцевое движение в автоматическом и пользовательком режиме, скатывание с бордюром и без бордюра.
Модели как сложные объекты были реализованы с использованием трехмерной графики программной системы 3D Studio Max, включающей в себя средства для вращения, перемещения объекта, масштабирования [6]. Трехмерная модель автомобиля в качестве примера представлена на рис.2.

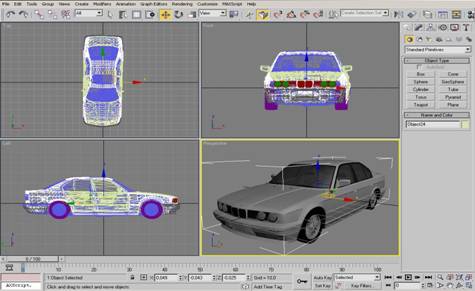

Рис. 2 - Трехмерная модель автомобиля


Далее в мультимедийной среде Adobe Flash изображения были анимированы: созданы ключевые кадры в начале и конце анимации движения, определена траектория движения, которая должна быть  предельно ровной, чтобы движение автомобиля было плавным. Затем ролики были дополнены интерактивными элементами и звуковым сопровождением [7, 8].

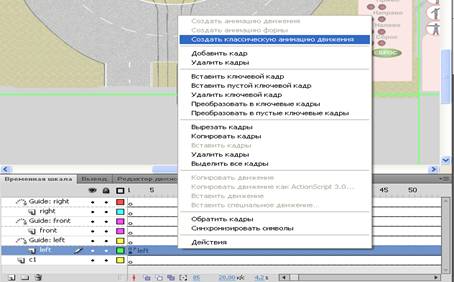

Рис. 3 – Создание анимации движения


Скорость движения автомобиля зависит от частоты кадров, задаваемой заранее (определено 25 кадров в секунду), и от расстояния, которое автомобиль будет проходить за определенное число кадров (рис.3). Для большей наглядности материала движение осуществляется медленно, автомобиль проходит длину своего корпуса за 25-30 кадров [9].
Проверка выполнения начальных условий показала эффективность имитационных моделей и высокую точность масштабирования.
На этапе анимирования предусмотрены различные сценарии дорожно-транспортных ситуаций. Для задания параметров используются специальные интерактивные кнопки и поля, с помощью которых предусмотрен ввод следующей информации: количество автомобилей-участников движения, номер полосы заданной машины, скорость, расстояние между автомобилями, положение относительно друг друга, направление движения в рамках данной модели проезжей части [10].
Заключение
Таким образом, с помощью программных средств имитационного моделирования реализован приведенный выше алгоритм и разработан интерактивный комплекс, с высокой точностью масштабирования детально описывающий реальные дорожно-транспортные ситуации. Комплекс предназначен для реализации следующих тем образовательной программы автошколы: «Отработка маршрута», «Паркинг», «Начало движения, маневрирование», «Применение аварийной сигнализации и знака аварийной остановки»). В комплексе предусмотрено развитие совершенно различных сценариев дорожно-транспортных ситуаций и возможных происшествий.
Использование специализированных инструментов имитационного моделирования позволяет провести качественный анализ ошибок в поведении водителей, активизируя таким образом познавательную деятельность курсантов автошколы и сводя теоретическое мышление и практическую деятельность воедино.
