Функционализация наночастиц золота длинноцепочечными тиол- и аминосодержащими лигандами: исследование локальной атомной и электронной структуры связи лиганд-золото

Аннотация

С.А. Сучкова, О.Е. Положенцев, Н.Ю. Смоленцев, А.А. Гуда, В.Л.Мазалова, К.Граф, Э. Рюль, И.Н.Щербаков, А.В.Солдатов

Дата поступления статьи: 24.09.2013

В настоящей работе проведено исследование локальной атомной и электронной структуры наночастиц золота, функционализированных тиол- и аминосодержащими лигандами, в месте образования связи лиганд-наночастица. Исследование наноразмерной атомной структуры проводилось на основе спектроскопии рентгеновского поглощения (XANES) и проведения компьютерного моделирования. В результате анализа экспериментальных данных и компьютерного моделирования было получено, что более крепкое связывание происходит между атомом серы 11-меркаптоундекановой кислоты и поверхностным атомом золота с образованием связи 2.5 Å, и связывание слабее между атомом азота и поверхностным атомом золота с образованием связи 2.3 Å. Дополнительный анализ спектров XANES на основе DFT объясняет природу формирования исследуемой наноразмерной структуры.

Ключевые слова: наноразмерная структура вещества, спектроскопия рентгеновского поглощения, XANES, теория функционала электронной плотности, DFT, функционализация наночастиц

01.04.07 - Физика конденсированного состояния

05.13.18 - Математическое моделирование, численные методы и комплексы программ

Введение
Функционализация поверхности наночастиц золота продолжает вызывать все больший интерес исследователей, поскольку функционализированные наночастицы получают потенциальное применение в катализе [2], в качестве чувствительных элементов [9], и в медицине [1]. Однако, остается множество проблем, которые препятствуют экстенсивному применению золотых наночастиц в биосоединениях. Наночастицы имеют поверхностную структуру и свойства поверхностной активности отличные от макрочастиц, что наделяет их склонностью к взаимному слипанию и агрегации. Для обеспечения стабильности частиц в органическом окружении удачно используется метод поверхностной модификации наночастиц. Применение в биологических средах требует формирования на поверхности наночастиц гидрофильных групп, через которые к ним далее могли бы присоединяться биологические молекулы. Одними из наиболее распространенных и удобных гидрофильных лигандов являются меркаптокислоты, сера соединяется с поверхностью наночастицы, а гидрофильная карбоновая группа, находящаяся над поверхностью наночастицы, обеспечивает растворимость в воде. Также потенциальными лигандами для функционализации наночастиц являются амино-лиганды, в которых N-доноры соединяются с поверхностью [6]. Значительное внимание уделяется исследованию взаимодействия лигандов с поверхностью наночастиц, термической и химической стабильности стабилизированных наночастиц. Задача определения параметров локальной атомной и электронной структур при образовании связи донорных атомов лигандов с поверхностью наночастиц является важной задачей физики конденсированного состояния.
Эксперимент
Образцы додециламина и 11-меркаптоундекановой кислоты были приобретены в Sigma-Aldrich. Наночастицы золота размером 2.2±0.4 нм покрытые молекулами 11-меркаптоундекановой кислоты были подготовлены модифицированными методами, описанными в литературе [4; 7; 8]. На рисунке 1 приведены изображения TEM наночастиц.



Рис.  1. – Наночастицы золота покрытые молекулами 11-меркаптоундекановой кислоты (слева) и додециламина (справа).


Спектры рентгеновского поглощения S K-края наночастиц золота, функционализированных молекулами 11-меркаптоундекановой кислоты, а также свободной 11-меркаптоундекановой кислоты, (XANES)  были измерены на линии BW1 синхротронного центра HASYLAB – DESY (Гамбург, Германия). Спектры рентгеновского поглощения наночастиц золота, функционализированных молекулами додециламина, а также свободного додециламина, были измерены на линии U49/2-PGM-1 синхротронного центра HZB- BESSY (Берлин, Германия).
Теория
Лиганды с функциональными свойствами аминов слабо взаимодействуют с поверхностью золотых наночастиц и сохраняют электронные свойства [3]. Напротив, лиганды с тиолами сильно взаимодействуют с металлической поверхностью и вызывают значительное перераспределение заряда [11]. Согласно химическому принципу ЖМКО (жёстких и мягких кислот и оснований), золото, будучи «мягким», предпочтительно реагирует со стороны S-конца с мягкими агентами, а серебро, будучи «твердым», предпочитает соединяться с N-конца с твердыми агентами. Длинноцепочечные алкантиолы являются традиционными стабилизирующими агентами для металлсодержащих коллоидных ядер, обычно они образуют самособирающиеся слои на металлической поверхности, и образуют высоко стабильные системы. Стабилизаторы алкиламины, которые слабее прикрепляются к металлическим ядрам по сравнению с тиолами, также привлекают внимание исследователей .
Теоретический анализ экспериментальных данных для исследования стабильности слоя золото-агент проводился на основе двух методов: метода конечных разностей в полном потенциале для расчетов спектров рентгеновского поглощения, реализованного в программе FDMNES2009 [5], а также метода теории функционала электронной плотности Кона-Шема (DFT), реализованного в программном комплексе ADF2011 [10].
Геометрические структуры додециламина и 11-меркаптоундекановой кислоты были получены из свободной химической базы Chemspider.
Результаты и обсуждение
Геометрическая структура в месте соединения лигандов с наночастицами золота была исследована на основе анализа спектров рентгеновского поглощения XANES за К-краем S для 11-меркаптоундекановой кислоты и за К-краем N для додециламина. Структурные формулы 11-меркаптоундекановой кислоты и додециламина изображены на рис. 2.

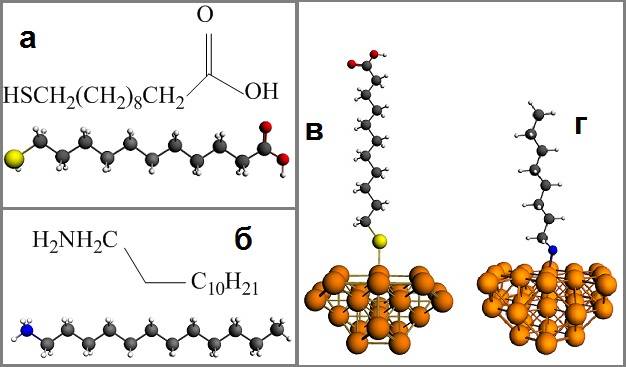

Рис.  2. а - 11-меркаптоундекановая кислота, б – додециламин, в и г – поверхностная часть наночастицы золота функционализированной 11-меркаптоундекановой кислотой и, соответственного, додециламином.


На рисунке 2в,г изображены геометрические структуры, полученные в результате геометрической оптимизации методом теории функционала электронной плотности, состоящие из кластера золота и молекулы лиганда. Геометрическая оптимизация проводилась методом DFT с обменно-корреляционным функционалом GGA-D3: BLYP-D3 и базисным набором TZP. Сродство золота и серы на основании теории ЖМКО подтверждается получением равновесной геометрии, в которой образована направленная химическая связь Au-S длиной 2.5 Å, длинноцепочечная молекула выстраивалась перпендикулярно к поверхности кластера золота.
Прочность химической связи, образуемой между ионом серы 11- меркаптоундекановой кислоты и ионом золота может быть оценена с помощью расчета электронной заселенности перекрывания молекулярных орбиталей (индекс химической связи) методом DFT. Этот параметр был рассчитан для связи Au-S в зависимости от длины связи c обменно-корреляционным функционалом GGA-D3: BLYP-D3 и базисным набором DZ. На рисунке 3 (слева) приведены графики зависимости рассчитанных значений индекса связи и энергии связи.

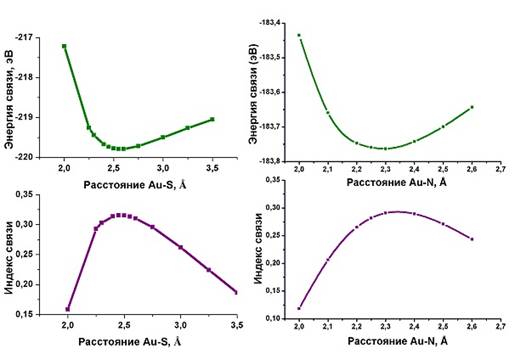

Рис.  3. – Индекс химической связи Au-S (а) и Au-N (б) в зависимости от расстояния между ионами S и Au (N и Au), а также энергии связи, рассчитанные методом DFT.

Видно, что минимуму энергии соответствует структура, в которой ионы Sи Au образуют связь длинной 2.5 Å. При этой энергии связи наблюдается максимальное значение электронного заряда перекрывания молекулярных орбиталей ионов Au и S.
Сопоставление экспериментальных и рассчитанных теоретических спектров XANES за К-краем S для 11-меркаптоундекановой кислоты и за К-краем N для додециламина, рассчитанных методом конечных разностей, приводится на рис. 4, 5. Данная методика исследования успешно была применена к исследованию динамики наноразмерной атомной и электронной структуры рутениевого катализатора [12] и материалов для возобновляемых источников тока [13].

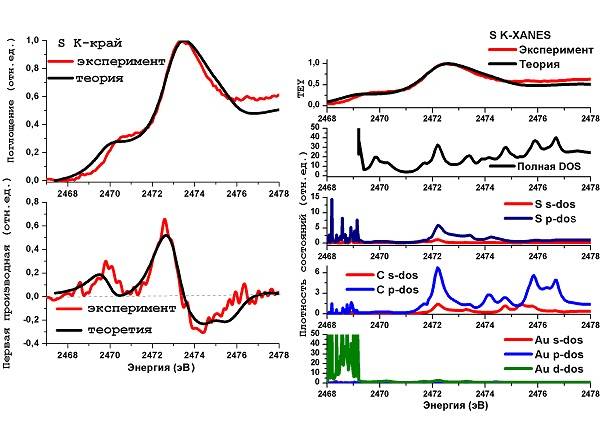

Рис.  4 – Экспериментальный и рассчитанный нормализованные спектры рентгеновского поглощения за S K-краем для 11-меркаптоундекановой кислоты, связанной с наночастицей золота. Справа приведены полная и частичные плотности электронных состояний.

Теоретический спектр для 11-меркаптоундекановой кислоты, связанной с наночастицей золота, согласуется с экспериментальным по форме спектра, положению особенностей и их интенсивностям. Сопоставление первых производных приведено для более тонкого анализа положения основных пиков.

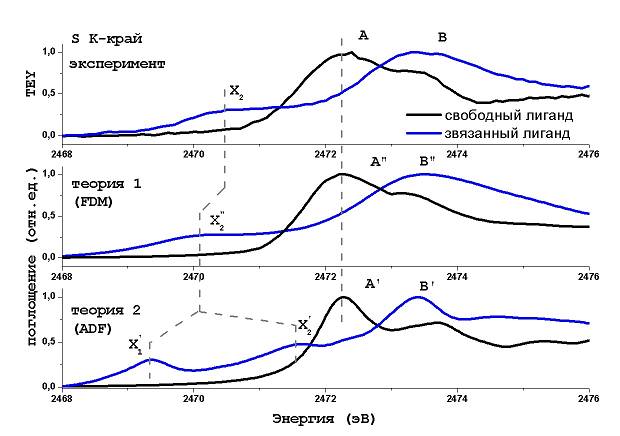

Рис.  5 – Сопоставление экспериментальных и рассчитанных (теория 1 – методом конечных разностей, теория 2 – в рамках DFT) нормализованных спектров рентгеновского поглощения за S K-краем для чистой 11-меркаптоундекановой кислоты и связанной с наночастицей золота.
Теоретические спектры, приведенные на рисунке 5, для чистой 11-меркаптоундекановой кислоты и полученной в результате квантовохимических расчетов модели структуры молекулы, связанной с наночастицей золота, согласуются с экспериментальными по форме спектра, положению особенностей и их интенсивностям.
Анализ парциальных плотностей состояния, дающих вклад в спектр поглощения для лиганда, связанного с наночастицей золота, приведен на рис. 4(справа). Из анализа, а также сопоставления с  формой спектра рентгеновского поглощения за S K-краем видно, что вклад в основной максимум обусловлен  p-состояниями серы и p-состояниями углерода, вклад в предкраевую особенность обусловлен d-состояниями золота c примесью s-состояний серы.
Более детальное исследование электронной структуры было осуществлено с помощью моделирования теоретических XANES-спектров в рамках DFT-расчетов. На рисунке 5(теория 2 ADF) приведено сопоставление экспериментальных спектров XANES за К-краем S для свободного лиганда и лиганда, связанного с кластером золота, и рассчитанных в рамках DFT. Рассчитанный в рамках DFT спектр для лиганда, связанного с наночастицей золота имеет выраженные предкраевые особенности X’1 и X’2.
Особенность X’1 обусловлена переходами на МО, которая сформирована практически полностью из АО атомов золота кластера.
Для спина А:
4.74%  6 s(спин А) и 4.90% 6 s (спин В) атома 48 Au,
4.27%  6 p:y (син А) и 4.59% 6 p:y (спин В) атома 48 Au,
3.65% 6 p:y (спин А) и 3.92% 6 p:y (спин В) атома 4 Au и др.,
и лишь 1.07% 3 p:y (спин А) и 1.17% 3 p:y (спин В) атома 1 S;
Характер формирования особенности X’2 схож с особенностью X’1. Молекулярная орбиталь, переходы на которую описывают формирование пика X’2, в основном сформирована из атомных орбиталей атомов золота наночастицы. Однако же, эти атомы занимают другие позиции.
 Некоторые наибольшие значения вклада для спина А:
6.34% 6 p:x (спин А) и 6.56% 6 p:x (спин В) атома 45 Au,
3.62% 6 p:y (спин А) и 3.55%  6 p:y (спин В) атома 58 Au,
3.15% 6 p:y (спин А) и 3.77%  6 p:y (спин В) атома 44 Au,
2.64% 2 s (спин А) и 2.51%  2 s (спин В) атома 33 H, и вклады от АО других атомов золота и водорода.
Также есть вклад 1.50% 3 p:x атома 1 S.
Главный максимум B’ формируется в результате переходов на несколько МО всей системы. Одна из этих МО, имеющая номер 1026A(индексы _A для спина  и _B для спина B) в обозначениях неприводимых представлений группы симметрии структуры, присвоенных в квантовомеханическом расчете, сформирована следующим образом. Помимо атомных орбиталей атомов золота (большей частью это 7 sAu), значительный вклад в формирование МО вносят атомы молекулы лиганда:
 5.97% 3 p:x (спин А) и 4.47% 3 p:x (спин В) атома 1S,
4.52% 2 p:x (спин А) и 3.57% 2 p:x (спин В) атома 9 С,
3.93% 1 s (спин А) и 3.28% 1 s (спин В) атома 33 Н,
2.21% 2 p:x (спин А) и 1.60% 2 p:x (спин В) атома 29 C,
2.02% 2 p:y (спин А) и 1.51% 2 p:y (спин В) атома 38 C, и другие значения.
        Еще одна МО главного максимума В’ имеет номер 1022A (в обозначениях неприводимых представлений группы симметрии структуры). Она сформирована преимущественно из АО атомов молекулы:
7.86% 2 p:x (спин А) и 7.38% 2 p:x атома 9 C,
4.58%  3 p:x (спин А) и 5.59% 3 p:x атома 38 C,
3.50%  3 p:x (спин А) и 4.09% 3 p:x атома 10 C,
3.19%  2 p:y (спин А) и 3.70% 2 p:y атома 34 C,
3.06%  3 p:x (спин А) и 3.59% 3 p:x атома 9 C,
3.00%  3 p:x (спин А) и 2.42% 3 p:x атома 1 S,
также присутствует вклад от АО атомов водорода и от 7 sАО атомов золота.
        Таким образом, предкаревая особенность X’1 обусловлена, главным образом, электронными переходами на МО, сформированную из не полностью заполненных АО 6 sзолота и свободных 6 p золота,X’2 – свободных 6 p золота и 2 sводорода, главный максимум В’ – из двух МО 1026A и 1022A, которые, соответственно, складываются из уже преимущественно АО атомов молекулы лиганда, а именно: 1026А из 3 p углерода и 3 p серы.
        Рассчитанный в рамках DFT спектр для свободного тиолового лиганда имеет две значительные особенности A’ и следующая за ней C’. В формировании пика A’ участвуют МО 63А и 64А (в обозначениях неприводимых представлений группы симметрии структуры). МО 63А образуется в результате гибридизации АО 3 p:x, 3 p:z, 3 s и 3 d:z2 атома серы, 2 p:x и 2 p:y следующих двух атомов углерода в цепочке молекулы за атомом серы, 1 sи 2 s некоторых атомов водорода, образующих связи с первыми после серы атомами углерода. Наиболее существенный вклад в образование МО 64А получается в результате гибридизации АО 3 p:x, 3 p:z, 4 p:x, 3 s, 3 d:x2-y2 атома серы, 2 p:x, 2:z, 3 p:x, 2sследующего атома углерода за атомом серы, и некоторых атомов водорода.
        В формировании пика С’ участвуют МО 72А и 73А (в обозначениях неприводимых представлений группы симметрии структуры). МО 72А образуется про гибридизации 3 p:x орбитали атома S, 2 p и 3 p некоторых атомов углерода в цепочке, в том числе того, который образует связи с атомами кислорода, и АО некоторых атомов водорода. Орбиталь 73А образуется при гибридизации значительного числа атомных орбиталей атома серы, таких как 3 p:x, 3 p:z, 4 p:y, 4 p:z, 3 d:z2, некоторых атомов углерода, ближайших к атому серы, в середине цепочки, и в конце, образующего связи с атомами кислорода.
Была проведена оценка индекса химической связи Au-N в зависимости от длины связи, образуемой между ионом азота додециламина и ионом золота с помощью расчета электронной заселенности перекрывания молекулярных орбиталей методом DFT c обменно-корреляционным функционалом GGA-D3: BLYP-D3 и базисным набором TZP. На рисунке 4б приведены графики зависимости рассчитанных значений индекса связи и энергии связи.
Видно, что максимальное значение электронной плотности, сконцентрированное в области перекрывания орбиталей ионов Au и N, наблюдается для расстояния 2.3 Å.
        Спектры за К-краем N свободного лиганда додециламина и связанного с наночастицей золота приведены на рисунке 6. К сожалению, не удалось получить спектры XANES с лучшей интенсивностью. Возможно, причиной этого служит низкая концентрация амина, поскольку на одну группу амина в молекуле приходится двенадцать метиловых групп.

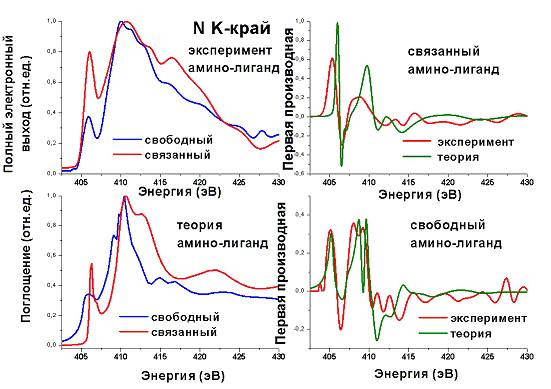

Рис.  6 – Сопоставление экспериментального и рассчитанного нормализованных спектров рентгеновского поглощения за N K-краем для свободного и связанного аминолиганда. Также на рисунках в правой колонке приведены первые производные спектров.

Рассчитанные спектры находятся в хорошем согласии с экспериментальными, на рис.6(справа) приведен более детальный анализ характера особенностей на основании сравнения первых производных от спектров.


Заключение

Полученные в ходе работы данные позволяют сделать заключения локальной атомной и электронной структурах наночастиц золота в месте образования связи с тиол- и аминосодержащими лигандами, и об их прочности. С помощью геометрической оптимизации проведенной методом DFT были получены модели геометрической структуры, состоящие из кластера золота и молекулы лиганда. Анализ возможных длин химической связи Au-S и Au-N, проведенный с помощью квантовомеханических расчетов методом DFT, выявил равновесные геометрии для длин 2.5 Å  и 2.3 Å, соответственно. Этим длинам соответствуют  максимальные значения индекса химической связи Au-S и Au-N. Хорошее согласие наблюдается при сопоставлении экспериментальных и теоретических спектров за S K-краем для свободной 11-меркаптоундекановой кислоты и связанной с наночастицей золота, и за N K-краем для свободного додециламина и связанного с наночастицей золота. Проведен анализ вклада парциальных плотностей электронных состояний в полную плотность для 11-меркаптоундекановой кислоты, связанной с наночастицей золота, и сопоставление с  формой спектра рентгеновского поглощения за S K-краем. Показано, что вклад в основной максимум обусловлен  p-состояниями серы и p-состояниями углерода, вклад в предкраевую особенность обусловлен d-состояниями золота c примесью s-состояний серы. Более детальный анализ осуществлен с помощью моделирования теоретических XANES-спектров в рамках DFT-расчетов.


Благодарности

Исследование выполнено при поддержке Министерства образования и науки Российской Федерации: соглашения 14.A18.21.1940 и  14.A18.21.1070,  также при поддержке стипендии Президента Российской Федерации для обучения за рубежом в 2010/2011 учебном году. Расчёты проводились на вычислительных кластерах ЮГИНФО ЮФУ.
