УФ фотоприемник на основе наностержней и пленок оксида цинка

Аннотация

Д.А. Жилин, Н.В. Лянгузов, Е.М. Кайдашев

Дата поступления статьи: 11.11.2013

С помощью методов импульсного лазерного напыления и карботермического синтеза была получена фоточувствительная структура на основе барьера Шоттки Au/ZnO(наностержни)/ZnO(пленка)/ZnO(наностержни)/Au. Оптимизированы параметры для карботермического метода синтеза наностержней ZnO. При прямом приложенном напряжении смещения 7В токовая чувствительность по световому потоку для данного фотодетектора наблюдается в УФ и видимой областях спектра, и составляет 0,14 А/Вт – для 325 нм, и 0,18 А/Вт – для 405 нм, что означает, что данная структура имеет возможность потенциального применения в различных областях для контроля УФ излучения (например, для мониторинга УФ солнечной радиации, контроля УФ излучения в воздухо- и водообеззараживающих установках).

Ключевые слова: ZnO наностержни, барьер Шоттки, фотодетектор, фоточувствительность

05.23.17 - Строительная механика

Оксид цинка является прямозонным полупроводником (ширина запрещенной зоны 3.37 эВ, энергия связи экситона ~60 мэВ) и обладает большими потенциальными возможностями применения в качестве материала для фотоприемников [1], светодиодов [2], прозрачных контактов, элементов солнечных ячеек [3] и других элементов для тонкопленочной электроники и оптоэлектроники [4, 5].
Помимо пленочных структур, в последнее время значительно возрос интерес к одномерным наноструктурам оксида цинка (например, наностержням и нанопроволокам), как для фундаментальных исследований, так и для потенциальных приложений в наноустройствах из-за таких специфических характеристик, как размерные квантовые эффекты и большая поверхностная площадь. Высокая адсорбционная способность одномерных наноструктур ZnO делает их привлекательными для хемо- и биосенсоров [6]; радиационная стойкость, прозрачность в видимом диапазоне электромагнитного излучения и прямая широкая запрещенная зона – для лазеров [7], светоизлучающих диодов [8] и ультрафиолетовых (УФ) фотоприемников [9].
В рамках данной работы проводились исследования фотодетектора на основе двойного барьера Шоттки Au/ZnO(наностержни), обладающего фоточувствительностью в УФ области спектра за счет большой ширины запрещенной зоны ZnO. Такие фотодетекторы могут применяться во всех областях, где необходим контроль УФ излучения, например, для мониторинга УФ солнечной радиации, контроля УФ излучения в воздухо- и водообеззараживающих установках [10]. На данный момент существуют работы, в которых проводились исследования аналогичных структур. Так, в работе [11] изучался фотодетектор на основе барьера Шоттки со структурой  Au/Cr/ZnO(пленка) а в работе [12] – фотодетектор на основе наностержней ZnO выращенных гидротермальным методом, и в качестве металлического контакта для формирования барьера Шоттки использовалась платина: Pt/ZnO(наностержни).
Целью данной работы является изготовление и исследование фотоэлектрических свойств структуры на основе барьера Шоттки: Au/ZnO(наностержни)/ZnO(пленка)/ZnO(наностержни)/Au (металл – полупроводник – металл).
Для изготовления фоточувствительной структуры использовалась подложка Si. Ее очистка производилась по двустадийной методике: кипячение на водяной бане в ацетоне и затем в растворе перекиси водорода (Н2О2) и уксусной кислоты (CH3COOH – 9% водный раствор) с соотношением 1:1 по объему. Удаление оксидной пленки SiO2 не производилось для исключения возможности формирования гетероперехода n-ZnO/p-Si. Осаждение тонкой пленки ZnO проводилось методом импульсного лазерного напыления (ИЛН) в атмосфере кислорода, P(O2) = 2×10-2 мБар, при температуре подложки 500°С, расстояние мишень - подложка – 50 мм. Для абляции мишени ZnO использовался эксимерный KrF-лазер с длиной волны 248 нм, частотой f = 10 Гц. Плотность потока энергии лазерного импульса составляла ~ 2,3 Дж/см2. Пленка ZnO выполняла в данном случае роль буферного подслоя для снижения барьера зарождения при росте наностержней ZnO.
Синтез наностержней ZnO производился методом карботермического синтеза [13-15]. В качестве прекурсора использовалась прессованная таблетка из порошка ZnO и С (1:1, по молярной массе). Синтез проходил при температуре 950°С, в течении 10 минут, выход на режим до необходимой температуры – 34 мин. Поток Ar – 200 см3/мин, давление – 20 мБар. Расстояние между таблеткой прекурсора и подложкой – 50 мм. На рис. 1 показан снимок наностержней ZnO, полученный с помощью сканирующего электронного микроскопа (SEM Zeiss Supra 25).



Рис. 1. SEM изображение массивов наностержней ZnO: а) – вид сверху; б) – под углом 30° к поверхности подложки.


После синтеза наностержней ZnO, на их поверхности, через маску, были осаждены контакты Au методом ИЛН при комнатной температуре, в вакууме P = 2×10-5 мБар, расстоянии мишень - подложка – 50 мм, длине волны лазерного излучения λ = 248 нм, частоте f = 10 Гц, плотности энергии – 3,7 Дж/см2. При напылении структура располагалась под углом 45° к оси факела, для равномерного осаждения золота на поверхность наностержней ZnO. Таким образом, была получена структура на основе барьера Шоттки: Au/ZnO(наностержни)/ZnO(пленка)/ZnO(наностержни)/Au (рис. 2).



Рис. 2. Схематическое изображение структуры Au/ZnO(наностержни)/ZnO(пленка)/ZnO(наностержни)/Au на подложке Si.


В спектре фотолюминесценции наностержней ZnO (рис. 3) наблюдается высокий пик в зеленой области спектра (с максимумом на длине волны ~ 510 нм), что характеризует наличие большого количества дефектов [16], связанных с  высоким дефицитом по кислороду. Как правило данное явление наблюдается при температуре синтеза 650°С и выше как для пленок, так и для наностержней ZnO. А пик на длине волны ~ 379 нм соответствует экситонному поглощению в ZnO. Снятие спектра фотолюминесценции и засветка при проведении фотоэлектрических измерений проводились в одной и той же области наностержней структуры.

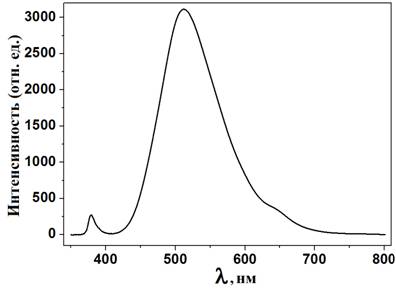

Рис. 3. Спектр фотолюминесценции наностержней ZnO.


Проведение фотоэлектрических измерений проводилось при засветке структур красным (λ = 631 нм), зеленым (λ = 518 нм) и синим (λ = 405 нм) светодиодами, а также HeCd лазером (λ = 325 нм). Мощность засветки составляла около 0,7 мВт, ширина спектральной линии для светодиодов ~10 нм.
Вольт-амперная характеристика фотодетектора (рис. 4) на основе барьера Шоттки – металл-полупроводник-металл (Au/ZnO(наностержни)/ZnO(пленка)/ZnO(наностержни)/Au) показывает, что данная структура обладает светочувствительностью как в видимой, так и в ультрафиолетовой области спектра. Токовая чувствительность по световому потоку при прямом напряжении смещения 7В составляет 0,14 А/Вт – для длины волны 325 нм, 0,18 А/Вт – для 405 нм, 0,18 А/Вт – для 518 нм и 0,16 А/Вт для 631 нм.

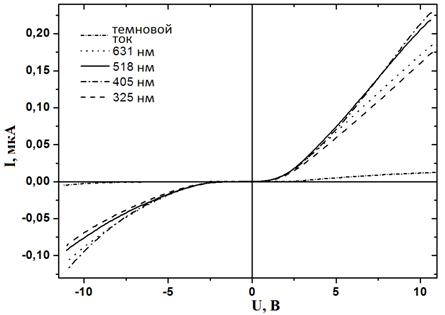

Рис. 4. ВАХ фоточувствительной структуры Au/ZnO(наностержни)/ZnO(пленка)/ZnO(наностержни)/Au.


Так как ширина запрещенной зоны у оксида цинка составляет 3.37 эВ (соответствует энергии фотонов с диной волны ~ 375 нм), то чувствительность на длине волны 325 нм легко объясняется собственным поглощением ZnO, то есть фотоны обладают большей энергией, чем ширина запрещенной зоны полупроводника и поэтому происходит оптическое возбуждение электронов из валентной зоны в зону проводимости. Затем происходит разделение зарядов на барьере Шоттки. Но, помимо этого, как видно из рис. 4, данная структура обладает фоточувствительностью и в видимой области спектра. Это объясняется наличием большого количества дефектов, о чем свидетельствует спектр фотолюминесценции (рис. 3), связанных с дефицитом по кислороду, наличие которых приводит к появлению дополнительных уровней в запрещенной зоне ZnO [14]. То есть, если дефектные уровни находятся в запрещенной зоне оксида цинка, то для перехода электронов между этими уровнями и зонами ZnO требуется меньшее количество энергии. В этом случае генерация носителей заряда будет происходить даже при возбуждении светом с энергией квантов ниже ширины запрещенной зоны оксида цинка.

Выводы
В результате данной работы был разработан и изготовлен экспериментальный образец фоточувствительной структуры на основе барьера Шоттки: Au/ZnO(наностержни)/ZnO(пленка)/ZnO(наностержни)/Au. Оптимизированы параметры для карботермического метода синтеза наностержней ZnO и для импульсного лазерного напыления золота и тонких пленок оксида цинка. При прямом напряжении смещения 7В токовая чувствительность по световому потоку для данного фотодетектора составляет 0,14 А/Вт – для длины волны 325 нм, 0,18 А/Вт – для 405 нм, 0,18 А/Вт – для 518 нм и 0,16 А/Вт для 631 нм. Фоточувствительность в видимой области спектра связана с наличием большого количества дефектов в ZnO наностержнях, связанных с дефицитом по кислороду. За счет чувствительности в УФ области спектра такие структуры могут применяться в различных устройствах, где требуется контроль УФ излучения.


Литература:

  1. Mridha S. and Basak D. Ultraviolet and visible photoresponse properties of n-ZnO/p-Si heterojunction. // J. Applied Physics. 2007. Vol. 101. P. 08102.
  2. Dae-Kue Hwang, Min-Suk Oh, Jae-Hong Lim and Seong-Ju Park. ZnO thin films and light-emitting diodes. // Journal Of Physics D: Applied Physics. 2007. V. 40. P. 387-412.
  3. Cheng-Pin Chen, Pei-Hsuan Lin, Liang-Yi Chen, Min-Yung Ke, Yun-Wei Cheng and Jian Jang Huang. Nanoparticle-coated n-ZnO/p-Si photodiodes with improved photoresponsivities and acceptance angles for potential solar cell applications // Nanotechnology. 2009. Vol. 20. P. 245204.
  4. Pau J. L., Piqueras J., Rogers D. J., Hosseini Teherani F., Minder K., McClintock R., and Razeghi M. On the interface properties of ZnO/Si electroluminescent diodes. // J. Applied Physics. 2010. Vol. 107. P. 033719.
  5. Lee J. H., Lee J. Y., Kim J. J. and Kim H. S. Dependence of the Diode Characteristics of n-ZnO/p-Si (111) on the Si Substrate Doping. // J. of the Korean Physical Society. 2010. Vol. 56. No. 1. P. 429-433.
  6. Li Q. H., Wan Q., Liang Y. X., and Wang T. H. Electronic transport through individual ZnO nanowires. // Applied Physics Letters. 2004. V. 84. N. 22. P. 4556-4558.
  7. Marijn A. M. Versteegh, Danieol Vanmaekelbergh, and Jaap I. Dijkhuis. Room-Temperature Laser Emission of ZnO Nanowires Explained by Many-Body Theory. // Physical Review Letters. 2012. PRL. 108. 157402. P. 1-5.
  8. Sang Wuk Lee, Hak Dong Cho, Gennady Panin, and Tae Won Kang. Vertical ZnO nanorod/Si contact light-emitting diode. // Applied Physics Letters. 2011. V. 98. 093110. P. 1-3.
  9. Heo Y.W., Norton D.P., Tien L.C., Kwon Y., Kang B.S., Ren F., Pearton S.J., LaRoche J.R. ZnO nanowire growth and devices. // Materials Science and Engineering R. 2004. V. 47. P. 1-47.
  10.  Zhen Bi, Xiaodong Yang, Jingwen Zhang, Xuming Bian, Dong Wang, Xinan Zhang, Xun Hou. A Back-Illuminated Vertical-Structure Ultraviolet Photodetector Based on an RF-Sputtered ZnO Film. // Journal of Electronic Materials. – 2009. – V. 38. – №4. – P. 609-612.
  11.  Ghusoon M Ali, Chakrabarti P. ZnO-based interdigitated MSM and MISIM ultraviolet photodetectors. // Journal of Physics D: Applied Physics. 2010. V. 43. 415103. P. 1-8.
  12.  Hai Zhou, Guojia Fang, Nishuang Liu, Xingzhong Zhao. Ultraviolet photodetectors based on ZnO nanorods-seed layer effect and metal oxide modifying layer effect. // Nanoscale Research Letters. 2011. V. 6:147. P. 1-6.
  13.  Лянгузов Н.В., Кайдашев Е.М., Захарченко И.Н., Бунина О.А. Оптимизация карботермического синтеза массивов микро- и наностержней оксида цинка и их морфометрических параметров. // Письма в ЖТФ. 2013. Т. 39. Вып. 17. С. 27-34.
  14.  Лянгузов Н.В., Дрюков А.Г., Кайдашев Е.М., Галий И.В Получение и исследование морфологии массивов микро- и наностержней ZnO на подложках Si с пленочным подслоем ZnO [Электронный ресурс] // «Инженерный вестник Дона», 2011, №4. – Режим доступа: http://www.ivdon.ru/magazine/archive/n4y2011/522 (доступ свободный) – Загл. с экрана. – Яз. рус
  15.  Лянгузов Н.В.  Исследование роста наностержней ZnO в методике карботермического синтеза на тонкопленочных подслоях ZnO:Ga [Электронный ресурс] // «Инженерный вестник Дона», 2012, №1. – Режим доступа: http://www.ivdon.ru/magazine/archive/n1y2012/683– Загл. с экрана. – Яз. рус
  16. Alexey A. S., Samuel A. F., Stefan T. B., C. Richard A. C., Huub J. J. van Dam and Paul S. Point defects in ZnO. // Faraday Discussions. 2007. 134. P. 267-282.
