Ш.С. Тагойбеков, З.В. Кобулиев, Ф.Х. Саидов

Дата поступления статьи: 30.10.2013

Рассматривается определение прочности и теплофизических свойств легких бетонов на основе местного сырья Республики Таджикистан методом постоянного линейного источника тепла. Определена зависимость изменения теплопроводности влажного бетона от его температуры как линейной функцией, дифференцированной по зонам положительных и отрицательных температур, что является основой для вероятностного теплотехнического расчета конструкций с использованием исследуемого легкого бетона.

Ключевые слова: Легкий бетон, коэффициент теплопроводности, теплоемкость, влажность, температура, вероятностные показатели, наружные стены, теплотехнический расчет

05.23.01 - Строительные конструкции, здания и сооружения

05.23.05 - Строительные материалы и изделия

Задачи экспериментальных исследований, опытные образцы бетона, приборы и оборудование.

Для создания методов  теплотехнических расчетов и конкретных расчетов теплозащиты и теплопотерь зданий с наружными стенами из легкого бетона, задачи экспериментальных исследований, в частности, материалов на основе местного сырья Республики Таджикистан должны определяться содержанием необходимой информации о прочностных и теплофизических характеристик этих материалов. В данном случае мы имеем дело с легким бетоном на основе материалов с применением местного сырья Республики Таджикистан.

Для реализации предложенных методов теплотехнических расчетов бетонной стены необходима информация о свойствах бетона, которая позволяет определять величины   и .   В связи с известной стабильностью удельной теплоемкости бетонов, допустимо вычислять  по известной формуле [1, 2, 4, 5]. Потребность в новых экспериментах по определению цельной теплоемкости исследуемого бетона отсутствует.

Для оценки необходимо определить экспериментальных характеристик материала  и .

Для оценки необходимо знание значительного количества экспериментальных характеристик бетона [3]: . В свою очередь, величины и  могут быть получены лишь на основе экспериментальных данных о коэффициентах теплопроводности бетона при некоторой его влажности для положительных и отрицательных температур.

Задачи экспериментальных исследований исследуемого бетона конкретного состава должны, таким образом, состоять в получении достоверных значений:

- средней плотности бетона при влажности , ;

- среднего квадратического отклонения плотности бетона при влажности

- среднего квадратического отклонения плотности бетона при влажности

- среднего коэффициента теплопроводности бетона при влажности ,

- среднего коэффициента теплопроводности бетона при влажности и температуре, ,

- среднего квадратического отклонения коэффициента теплопроводности бетона при влажности

- среднего квадратического отклонения коэффициента теплопровод-ности бетона при влажности и температуре ;

- коэффициентов теплопроводности бетона при влажности в достаточно широком интервале положительных и отрицательных температур, , ;

- постоянных для конкретного бетона характеристик и .

Опытные образцы бетона, приборы и оборудование. При экспериментальных исследованиях теплопроводности бетона по методу линейного источника тепла возможно использование образцов, состоящих из пары кубов.

Кубы из бетона с минерально-химическими добавками для исследования его плотности и теплопроводности были изготовлены в производственных условиях ЖБК-3 Треста "Душанбестрой» г.Душанбе (ныне ДСК-3). Для кубов отбирался бетон проектной марки по прочности на сжатие 75. Материалы выбраны на основе местного сырья месторождения г.Душанбе и ее окрестностях, в качестве мелкого заполнителя - песок Гиссарского месторождения с насыпной плотностью 1200 в качестве вяжущего - портландцемент марки 400 Душанбинского цементного завода. Состав бетона приведен в табл. 1.

Таблица 1 Состав бетона

Марка бетона,
по прочности
на сжатие
Расходы материалов,   Плотность
сухого бетона,
Цемент Песок Щебень
фр. 5÷20
Вода
75 260 550 653 290 1450

Бетонные кубы размером 0,1x0,1x0,1 м готовились в деревянных формах в течение месяца в июне-июле 2011 г. Уплотнение бетона в формах и его термообработка выполнялись по принятой на производстве технологии.

Всего было изготовлено 150 кубов для 75 образцов по следующей схеме: в первый, девятый и семнадцатый дни изготовили по 22 куба, причем по 18 кубов в первых сменах и по 2 куба во вторых и третьих сменах; в остальные дни готовили по 6 кубов, причем по 2 в каждой смене.

Сложность схемы подбора образцов для экспериментальных исследований обусловливалась необходимостью достоверных оценок изменчивостей характеристик бетона внутризамесных, внутрисменных, от швы к смене и общих. Для определения достаточного количества образцов использовалась методика вычисления количества образцов необходимого для нахождения коэффициента вариации [8], в соответствии с которой:     (1)

где - объем выборки или общей пробы;

- предельное отклонение среднего значения характеристики от генерального среднего в принятой для размерности;

 - среднее квадратическое отклонение в генеральной совокупности;

- табличный параметр, зависящий от избранной доверительной вероятности .

В частности, при определении количества образцов для оценки коэффициента теплопроводности бетона в общем случае было принято:

  , при котором .

По (1):

При определении количества образцов для оценки плотности бетона в общем случае было принято:   .

По (1):

В результате экспериментальных исследований было установлено, что принятая схема подбора образцов обеспечила их количестванеобходимые для определения значений характеристик бетона внутризамесных, внутрисменных, от смены к смене.

Экспериментальные исследования характеристик бетона проводились в июнь-август 2011 г. и март-апрель 2012 г. на лабораторной базе кафедра "Производство строительных материалов, технологии и организация строительства», «Промышленное и гражданское строительство», «Теплотехника и теплотехническое оборудование» Таджикского технического университета имени академика М.С.Осими. Для достоверности отдельные образцы были подвергнуты исследованием в лаборатории теплового и воздушного режима зданий ЦНИИЭПжилища г.Москвы.

Установка для определения коэффициентов теплопроводности материалов (рис. 1), в состав которой входят: низкотемпературная камера НСЛ 250/70; нагреватель; источники тока; мост сопротивлений; реостат; амперметр; вольтметр; электрический термометр сопротивления; гальванометр.

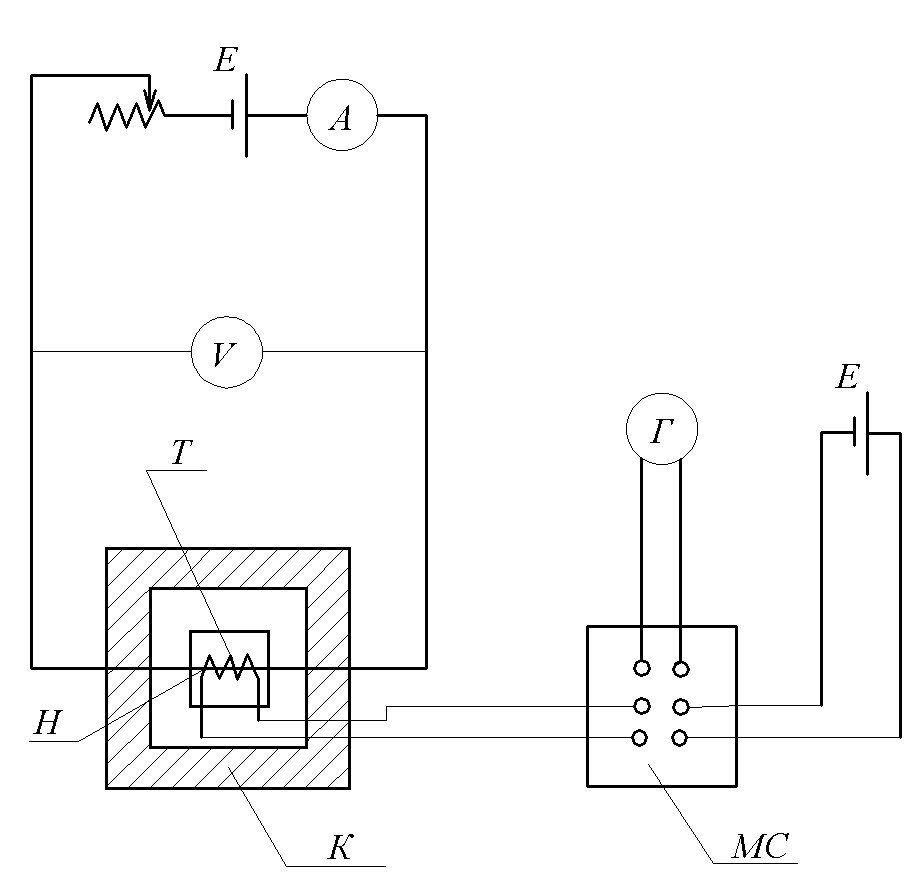

Рис. 1. - Схема установки для определения коэффициентов теплопроводности материалов.

Теоретические основы исследований и методика определения плот-ности и коэффициента теплопроводности бетона в опытном образце.

Выбор методов и, следовательно, теоретических основ экспериментальных исследований обусловливается задачами эксперимента.

Определение характеристик плотности бетонов связано со взвешиванием и обмерами образцов бетона вычислением среднего значения плотности и среднего квадратического отклонения по общеизвестной формуле [3, 8]:

,    (2)



- количество испытуемых образцов;

- значение характеристики бетона в конкретном образце;

- среднее значение характеристики бетона, установленное на основе результатов ее определения для всех образцов.

Определение коэффициентов теплопроводности влажных материалов следует производить на основе методов экспериментальных исследований, в рамках которых предусматриваются кратковременные тепловые воздействия, когда практически исключаются изменения влажностного состояния образцов испытуемых материалов. Этому требованию удовлетворяют методы нестационарного теплового потока.

В настоящее время наиболее точным методом определения коэффициента теплопроводности, в частности, влажных легких бетонов является усовершенствованный метод линейного источника тепла [6-10].

Применение этого метода позволяет определять коэффициент теплопроводности материала с помощью кратковременного и малого величине теплового импульса, в связи с чем образец исследуемого материала не нуждается в тепловой изоляции и обеспечивается некая точность измерений.

Метод состоит в том, что по всей длине линейного источника тепла, введенного в неограниченное изотропное тело, обеспечивается выделение некоторого количества тепла в коротком промежутке времени, в связи с чем вокруг источника тепла в теле образца материала образуется нестационарное цилиндрическое температурное поле. Наблюдая за характером изменения температур и используя законы распространения тепла, вычисляют коэффициент теплопроводности материала тела.

Таким образом, в основе метода линейного источника тепла лежит решение задачи об изменении температур в неограниченном теле: действии внутри его линейного источника тепла.

В усовершенствованном методе линейного источника тепла [7, 9] коэффициент теплопроводности материала вычисляется с использованием зависимости:

,                                      (3)

где - удельная мощность нагревателя, Вт/п.м;

- разность между температурами на нагревателе, замеренными в момент времени и перед началом действия нагревателя, в момент времени

- время действия линейного нагревателя , час.

Средние квадратические отклонения значений коэффициентов теплопроводности бетона можно вычислять в соответствии с (2).

Методика определения плотности и коэффициента теплопроводности бетона в опытном образце. Для определения плотности бетона в опытном образце производись измерения его габаритов штангенциркулем, обеспечивающим точность ±0,01мм, и взвешивание с точностью ±0,05 грамма.

При известных массе и объеме образца определены плотности материала.

Методика экспериментального определения коэффициента теплопроводности бетона связана с вводом формулы (3), где

   (4)



               .  (5)





Здесь: - сила тока в цепи нагревателя, ;

- напряжение, ;

- длина нагревателя, ;

- сопротивление термометра сопротивления перед включением наг-ревателя в момент времени

- сопротивление термометра сопротивления в момент времени

 - сопротивление термометра сопротивления при

- температурный коэффициент материала термометра сопротивления, .

При собранной схеме установки для определения теплопроводности, измерения выполнялись в такой последовательности:

1. При помощи моста постоянного тока и гальванометра определялось (в момент времени перед включением нагревателя) сопротивление термометра сопротивления, .

2. Включались одновременно нагреватель и секундомер.

3. Через 60. после включения нагревателя производились измерения напряжения U, , и силы тока I, , в цепи нагревателя.

4. Через 120 . после включения нагреватель отключался (в момент времени ).

5. Через 20-60 . после отключения нагревателя начиналась серия из 5-7 замеров сопротивлений термометра сопротивления . Время замеров , ., фиксировалось секундомером.

Информация об исследованиях образца заносилась в ведомость испытаний и табл. 2.

Из (3), (4) и (5) следует, что измеренная величина Ri-Ro может быть представлена как  (6)

В (6) коэффициент, стоящий перед ln - величина постоянная. Анализ (6) показывает, что "теоретически" кривая функции  при графической ее интерпретации в осях  и  должна проходить через точку начала координат. Действительно, при  величины  и так что момент включения нагревателя должен характеризоваться уравнением (6), у которого обе части равны нулю.

Фактически, как это было уже отмечено у Репьёва Э.Н. и Шарабидзе Я.Г. [7], кривые вида (6), построенные по результатам измерений в опыте как правило не проходят через ноль координат. Иллюстрируют это положение графики на рис. 2, построенные по результатам измерений в опыте первом с образцом 1-1/15:6 (табл. 2) и измерений во втором опыте. Такие графики строились по результатам измерений во всех опытах.

Таблица 2 Ведомость испытания исследуемого образца

Шрифт образца 1-1/15:16
Характеристики
нагрева тела:
; ;
Время нагрева
Средние электрические характеристики
в цепи нагревателя:
,
.

опытов

замеров
  ,
1. 2 3 4 5 6 7
Опыт
№2
1 176 5,673 56 1,14 0,025
2 183 5,671 63 1,06 0,023
3 190 5,669 70 1,00 0,021
4 199 5,667 79 0,94 0,019
5 210 5,665 90 0,84 0,017
6 217 5,664 97 0,81 0,016
7 222 5,663 102 0,78 0,015

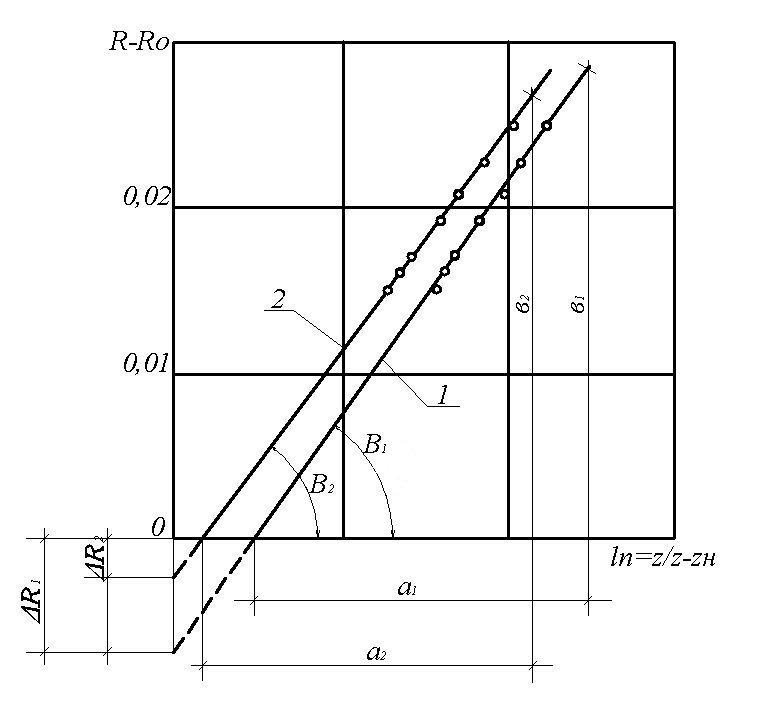

Графики на рис. 2 свидетельствуют о том, что экспериментально установленные значения могут отличаться от теоретически верных на некоторую величину Это значит, что величину по результатам измерений в одном опыте следует вычислять как     (7)

Рис. 2. - Графики связей   и по результатам экспериментов с образцом 1-1/15:16; 1 - в первом опыте; 2 - во втором опыте.

В частности, по результатам исследований образца 1-1/15:16 в рамках первого опыта:

По результатам второго опыта:

     .

Значение для образца принималось как среднее:

Влажные образцы содержались, для уменьшения потерь влаги, полиэтиленовых мешках.

Для определения коэффициентов теплопроводности бетона в диапазоне температур от +20 до -25°С образцы помещались в низкотемпературную камеру НСЛ 250/70.

Объем и результаты экспериментальных работ. Плотности и коэффициенты теплопроводности бетона при температуре 20°С определялись для всех изготовленных образцов в сухом и влажном состояниях.

Коэффициент теплопроводности бетона в диапазоне температур +20 до -25°С были определены для 6 образцов. Результаты испытаний приведены в табл. 3 и на рис. 3.

На основании экспериментальных данных о плотностях и коэффициентах теплопроводности бетона в сухих образцах при температуре 20°С были вычислены по (2) средние квадратические отклонения плотностей и коэффициентов теплопроводности внутризамесной, внутрисменной, "от смены к смене" и общей. Результаты расчетов были пользованы для определения количеств образцов, необходимых при вычислениях коэффициентов вариации плотностей бетона, и коэффициентов теплопроводности бетона, внутризамесных, внутрисменных, «от смены к смене» и общих.

Количества образцов вычислялись по формуле (1), где j = .

Результаты расчетов приведены в табл. 4.

Коэффициенты вариации определялись как     (8)

Результаты расчетов представлены вместе с другими наиболее показательными характеристиками изменчивости легкого бетона на основе местного сырья Республики Таджикистан в табл. 5 максимальное.

Сопоставление средних квадратических отклонений и коэффициентов вариации характеристик бетона, приведенных в табл. 4 и 5, показывает, что максимальные их величины присущи общей изменчивости бетона. Это значит, что при определении расчетных значений характеристик бетона для вероятностных теплотехнических расчетов следует ориентироваться на показатели общей изменчивости материала.




Таблица 3 Результаты проведения испытания по определению коэффициент теплопроводности бетона в диапазоне температур - +20 до -25°С

Шифры
образцов
Даты Плотность
в сухом
состоянии,
кг/м3
Характеристики влажных образцов
изготовления испытаний
во влажн.
сост.
Массовое
отношение
влаги, %
Коэффициенты теплопроводности при
различных температурах, Вт/(м∙°С)
+20°С +2°С -10°С -23°С
1. 1-1/2-03 25.06.11 27.03.12 1440 8 0,679 0,597 0,597 0,580
2. 4-2/1:2 06.07.11 31.03.12 1493 6 0,604 0,565 0,539 0,557
3. 5-3/1:2 02.07.11 28.03.12 1541 5 0,565 0,528 0,522 0,464
4. 7-3/1:2 05.07. 11 30.03.12 1549 6 0,662 0,610 0,534 0,592
5. 6-3/1:2 03.07.11 29.03.12 1603 3 0,685 0,604 0,639 0,604
6. 5-2/1:2 02.08.11 01.04.12 1650 5 0,731 0,685 0,699 0,627
Среднее 1547 5,5 0,66 0,60 0,59 0,57
%     100 91 89 87

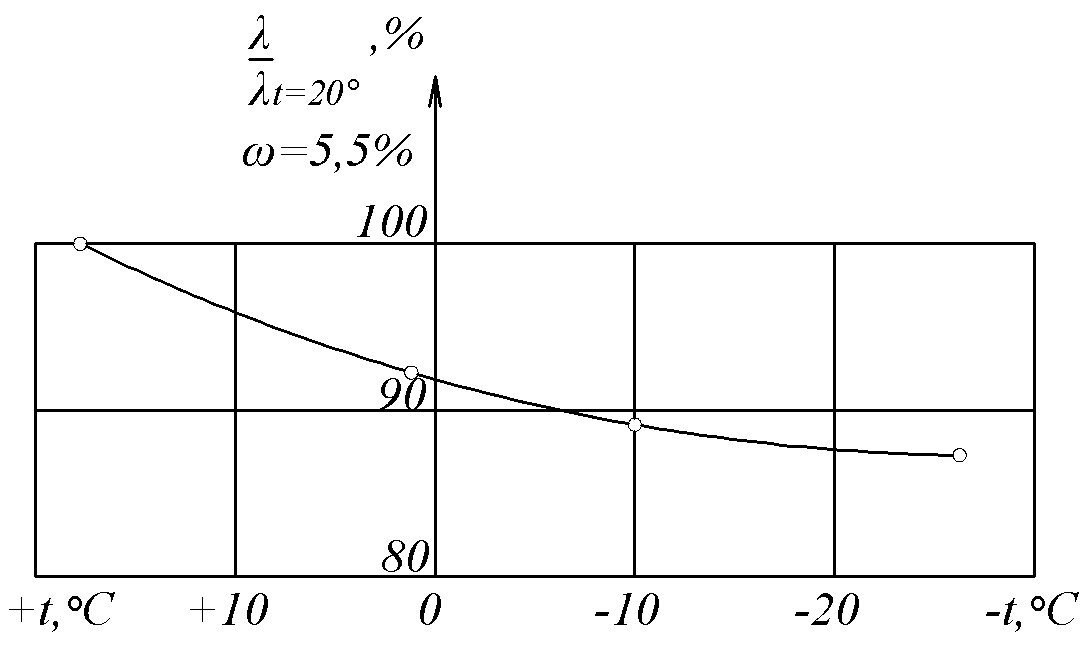

Рис. 3. - График зависимости j для бетона с минерально-химическими добавками при массовом отношении влаги 5,5%.




Таблица 4 Результаты расчетов количества образцов

Наименования коэффициентов вариации Данные для вычисления количества образцов в исследованиях изменчивостей плотностей Коли-чество образцов,
Данные для вычисления количества образцов в исследованиях изменчивостей коэффициент теплопроводности
Количества образцов,
,
при ,
,
при ,
Внутри-
замесный
13 1,65 22 8 0,009 1,65 0,016 9
Внутри-
сменный
14 1,65 32 16 0,013 1,65 0,031 17
От смены
к смене
45 1,65 47 3 0,035 1,65 0,036 3
Общий 100 1,65 52 74 0,008 1,65 0,041 69

Таблица 5 Характеристики изменчивости бетона


пп.
Состояние бетона Наиме-
нование характеристики бетона
Ед.
изм.
Сред.
зна-чение
Максимальное значение Минимальное значение Сред-
нее
квад-
ратическое отклонение
Коэффициент
вариации
Об-щий От сме-ны
к сме-не
Внут-ри
смен-ный
Внутри замес-
ный
1. Сухой Плотность 1513 1649 1421 52 3,4 3,2 2,2 1,2
2. К-нт теплопро
водности
0,46 0,54 0,368 0,041 8,8 8,1 6,7 4,0
3. Влажный Массовое отношение влаги % 13,0 19,2 2,3 3,6 27,6 24,2 22,5 16,2
4. Плотность 1682 1777 1575 46 2,7 2,3 2,0 1,4
5. К-нт теплопро
водности
0,67 0,81 0,57 0,058 9,1 7,2 6,1 6,1

Анализ графика, характеризующего зависимость изменения теплопроводности влажного бетона от его температуры (рис. 3), показывает, что эта зависимость может дифференцироваться по зонам положительных и отрицательных температур и приниматься для каждой как линейная. Апроксимация соответствующих участков графика для исследуемого бетона:

    (9)

      (10)

где индексами (-) и (+) отмечены коэффициенты теплопроводности бетона в зонах соответственно отрицательных и положительных температур.

Коэффициенты при t и свободные члены в скобках в правых частях уравнений (9) и (10) - это характеристики конкретного материала, которые в общем случае обозначены как   и
