Имитационная модель кварцевого биосенсора для экологических исследований

Аннотация

Т.П. Строчан, В.Ю. Вишневецкий

Дата поступления статьи: 25.07.2013

Обоснована актуальность и целесообразность применения биосенсоров с активным биологическим слоем для экологических исследований. Проведено исследование биосенсоров различной конфигурации для построения тестовой системы экологического контроля загрязнений и определения степени токсичности водной среды. Построена имитационная модель биосенсорной системы. Селективность биосенсоров определялась путем теоретических экспериментов, в которых определялся аналитический сигнал биосенсора для данного биологически активного слоя без других биологически активных веществ. Выявлены взаимозависимости между типом преобразователя и биологически активным веществом. Была разработана программная реализация бисенсорной системы, которая позволяет выявить ряд загрязнителей и использовать не только различные преобразователи, но и различные штаммы.

Ключевые слова: биосенсор, штамм, кварцевый резонатор, имитационная модель, экологические исследования, загрязнители, токсичность, чувствительность

05.11.17 - Приборы, системы и изделия медицинского назначения

Постоянное возрастание антропогенной нагрузки на окружающую среду, в виде увеличивающихся объёмов и номенклатуры загрязняющих веществ, обуславливает повышение требований, предъявляемых к методам и средствам контроля качества природной среды [1-3]. Очевидно, что измерение показателей состава и свойств воды в системах экологического контроля должно опираться на количественные показатели, являющиеся основанием для определения соответствия качества воды требованиям тех или иных ее «потребителей», включая обитателей водных объектов [4-5].
Для повышения информативности и достоверности аналитического контроля токсичности, как правило, применяется сложное лабораторное оборудование, что приводит к высокой стоимости анализа, требует высококвалифицированного персонала, занимает много времени на проведение эксперимента.
Биосенсоры, представляющие собой комбинацию селективного биохимического элемента с электронным датчиком, обеспечивают селективный анализ в режиме реального времени различных токсикантов и смесей, исключая необходимость сложной пробоподготовки и использование больших количеств дорогостоящих аналитических веществ [6, 7].
Пьезокварцевый биосенсор – это аналитическое устройство, чувствительным элементом которого является пьезокварцевый резонатор с электродами, покрытыми рецепторными молекулами. На сегодняшний день с развитием генной инженерии биологически активные слои становятся более чувствительными к загрязнителям, в свою очередь это ставит необходимость выбора преобразователя с высокой чувствительностью и низкой ценой для создания биосенсора с большим коэффициентом чувствительности. Аналитическим сигналом пьезокварцевого биосенсора является уменьшение частоты колебаний резонатора из-за увеличения массы рецепторного слоя в результате взаимодействия его с определяемым соединением.
Уникальной особенностью пьезокварцевых биосенсоров является сочетание высокой чувствительности, обеспечиваемой использованием в качестве физического преобразователя пьезокварцевого резонатора, и селективности, определяемой природой применяемых рецепторных молекул [8].
В биосенсорах «узнающим» реагентом обычно является макромолекула, иммобилизованная внутри мембраны, либо химически связанная с поверхностью, которая контактирует с раствором определяемого вещества. Между реагентом и определяемым веществом проходит специфическая химическая реакция. Это может быть либо прямое взаимодействие реагента с определяемым веществом, как в случае реакции антиген/антитело, либо каталитическое взаимодействие иммобилизованного фермента с определяемым веществом с образованием легко определяемого продукта.
Пьезокварцевые биосенсоры могут применяться для анализа водных растворов в достаточно широком диапазоне концентраций [9].
Построим компьютерную имитационную модель пьезокварцевого биосенсора для определения зависимостей между биологически активным слоем и преобразователем сигнала.
В химически чувствительном слое происходит «узнавание» биоэлементом специфического для него вещества из многокомпонентной смеси. Исследуемое вещество сорбируется на рецепторный слой, тем самым изменяя массу пьезоэлемента. Чувствительный слой связан с преобразователем, поскольку аналитический сигнал (∆f) рассчитывается как разность частот колебаний сенсора в начале измерения и в момент установления равновесия. За счет того, что пластина вырезана из кристалла кварца под определенным углом, она совершает так называемые сдвиговые колебания. При определенной частоте переменного напряжения в такой колебательной системе наступает резонанс. При осаждении вещества на поверхности этого устройства происходит понижение резонансной частоты пластины. Масса осажденного вещества связана с изменением резонансной частоты соотношением Зауэрбрея [1]:
,  (1)
где A – площадь пластины, ρкв – плотность кварца, μкв – сдвиговый модуль упругости кварца, f0 – исходная частота резонанса.
Для того чтобы определить зависимости между преобразователем сигнала и биослоем, необходимо выбрать несколько биологически активных элементов (штаммов) со статистическими значениями к загрязнителям.
Данные по штаммам были взяты из существующих источников [10], они являются статическими и не изменяются в ходе моделирования.

Таблица №1
Отклик штаммов (мкг/мл)


№ п/п

Название штамма

Хром
мкг/мл

Цинк
мкг/мл

Кадмий
мкг/мл

1

Pseudomonas putidaBS3701

0,02

0,002

0,01

2

Comamonastestosteroni

0,5

0,05

0,28

3

Pseudomonas putida mt-2

0,00285

0,01

0,1

4

Pseudomonas floreseens 2-79

0,8

0,0025

0,5

5

Pseudomonas aeruginosa PAK NP1

0,01

0,8

0,15

Для исследования степени реакции преобразователей сигнала на биологически активные компоненты была построена компьютерная имитационная модель биосенсора. Она позволяет исследовать различные комбинации преобразователей с разной чувствительностью и габаритами, исходя из характеристик штаммов, приведенных в таблице 1.
На основе математической модели строится имитационная модель. Эта модель может быть реализована в различной программной среде. Однако наиболее целесообразно делать это в среде прикладного программного пакета, соответствующего характеру рассматриваемой задачи. В качестве такой программной среды для решения математических задач и построения интерфейса была использована программа Microsoft Visual Studio 2012, т.к. она сочетает в себе простоту работы, широкие возможности программирования, наглядные средства представления результатов. Интерфейс разработки представлен на рис. 1.
Для пьезокварцевого биосенсора построена и программно реализована компьютерная модель. В нее входит расчет отклика сенсора, выраженный коэффициентом чувствительности (мкг/мл) и расчет LC контура необходимого для калибровки нуля.

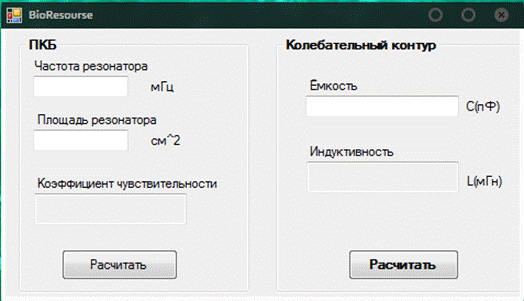

Рис.1. – Расчет пьезокварцевого преобразователя

Такой подход позволит с наименьшими затратами не только оценить работу алгоритма, но и проверить достоверность получаемых результатов с математической точки зрения. Работая в среде промежуточной модели, можно на большом количестве реализаций имитировать функционирование программного модуля и собрать необходимую статистику полученных результатов.
Именно на этом этапе целесообразно проверить функционирование модели при граничных и критических значениях переменных, частных случаях функционалов и т.п., что позволит впоследствии учесть необходимые ограничения при построении программного модуля.
Реализация программной модели производится на основе проведенных исследований и состоит из реализации самого вычислительного ядра, а также процедур поддержки соответствующего интерфейса, средств управления коммуникации с пользователем и т.п.
На дальнейшем этапе было проведено сравнение коэффициентов чувствительности преобразователя и штамма. Если таковым окажется значение преобразователя, то это значение заменяет значение штамма.
Такая проверка необходима потому, что даже сверхчувствительный к загрязнителю штамм будет бесполезен, если преобразователь не способен зафиксировать изменение в штамме и его максимальной чувствительности будет недостаточно (таблица 2).
Таблица №2
Расчетные значения полученные в ходе проверки преобразователь-штамм


Конфигурации биосенсоров

Хром
10-2 мкг/мл

Цинк
10-2 мкг/мл

Кадмий
10-2 мкг/мл

Преобразователь

Штамм

Пьезокварцевый биосенсор 1

Pseudomonasputida BS3701

2

0,2

1

Пьезокварцевый биосенсор 1

Comamonastestosteroni

50

5

28

Пьезокварцевый биосенсор 1

Pseudomonasputida mt-2

28,5

1

10

Пьезокварцевый биосенсор 1

Pseudomonas fluoreseens 2-79

53,3

25

50

Пьезокварцевый биосенсор 1

PseudomonasaeruginosaPAK NP1

1

53,3

15

Пьезокварцевый биосенсор 2

Pseudomonasputida BS3701

2

0,2

1

Пьезокварцевый биосенсор 2

Comamonastestosteroni

50

5

28

Пьезокварцевый биосенсор 2

Pseudomonasputida mt-2

28,5

1

10

Пьезокварцевый биосенсор 2

Pseudomonas fluoreseens 2-79

80

25

50

Пьезокварцевый биосенсор 2

PseudomonasaeruginosaPAK NP1

1

80

15

Были взяты два преобразователя сигнала (трансдьюсера) с различным коэффициентом чувствительности (С) который определялся соотношением Зауэрбрея (1). Для первого пьезокварцевого биосенсора С=53,293, а для второго С=85. В имитационной модели необходимо учитывать чувствительность штамма к загрязнителю, но так как, ни преобразователь, ни штамм не могут превышать коэффициенты чувствительности друг друга, то необходимо сравнение значений и выбор минимального, иначе модель не будет соответствовать реальному биосенсору с подобными параметрами.
В результате проведенных операций выводим результат на график, полученный при помощи Microsoft Visual Studio 2012.



а                                                                                 б

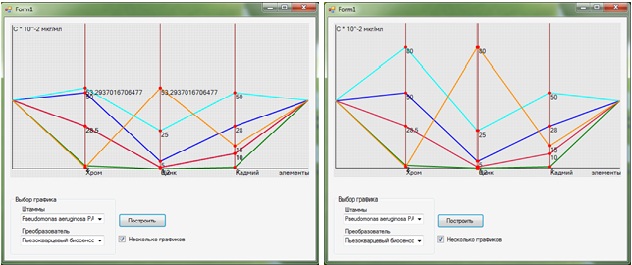

Рис. 2. – Графики для экспериментальных значений: а) пьезокварцевый биосенсор 1; б) пьезокварцевый биосенсор 2

Из рис. 2, а видно, что для первого преобразователя (С=53,293) была ограничена чувствительность штамма к загрязнителям. Это на порядок уменьшает эффективность биосенсора и ставит перед необходимостью выбора его новой конфигурации, но для некоторых из штаммов такой преобразователь является достаточным и его замена не требуется. Во втором случае (рис. 2, б) видно, что ни один из штаммов не превысил порог чувствительности преобразователя, а, следовательно, дальнейшее увеличение чувствительности биосенсора в целом может быть достигнуто путем применения катализаторов, ингибиторов, ферментов и т.д.
Дальнейшее исследование зависимостей преобразователь-штамм актуально и уместно, так как это позволит оптимизировать работу биосенсора и использовать все его составляющие рационально, что в совокупности должно повысить отклик к загрязнителям. Примеры использования биосенсоров в мониторинговых системах можно найти в работах
